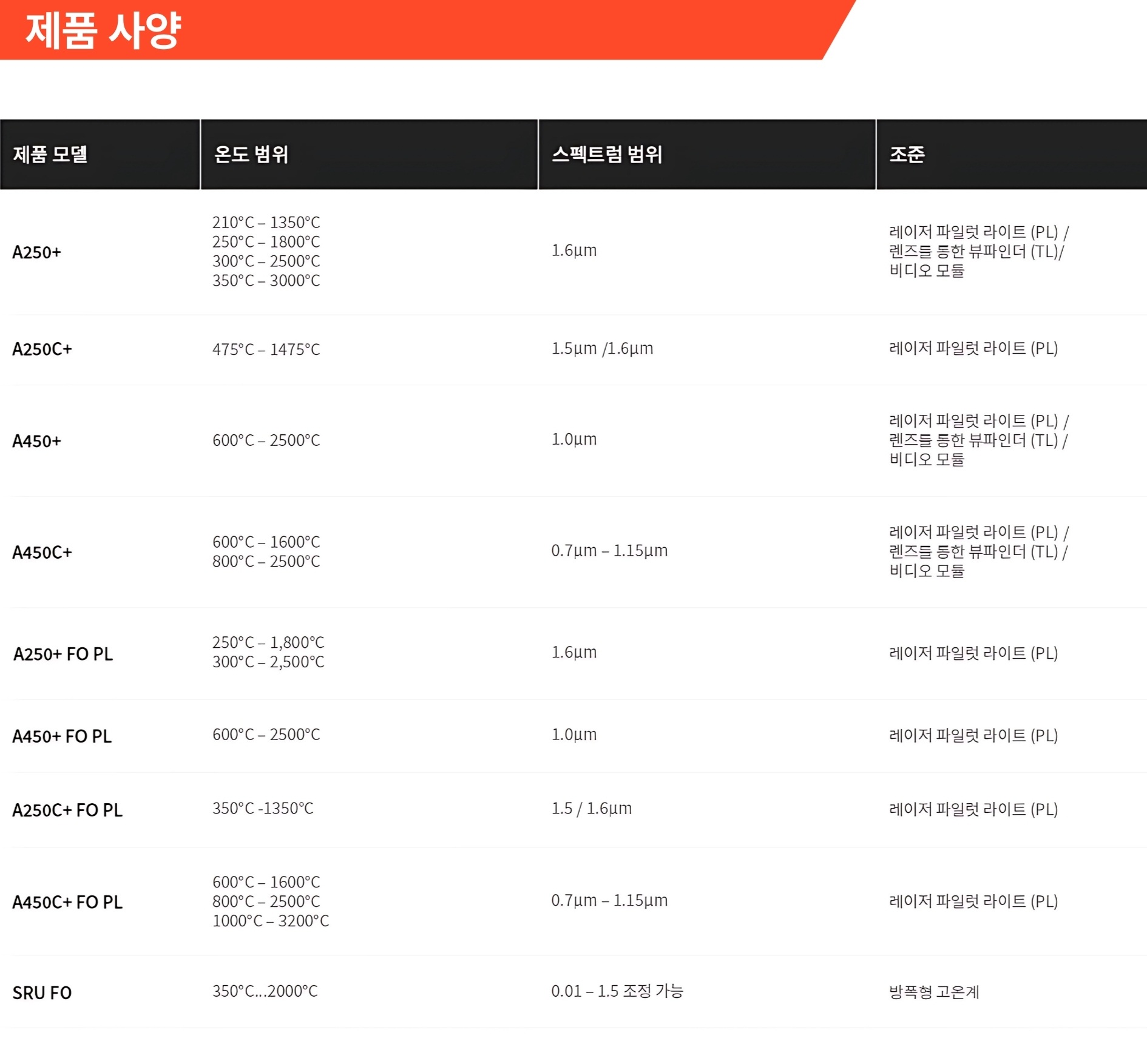

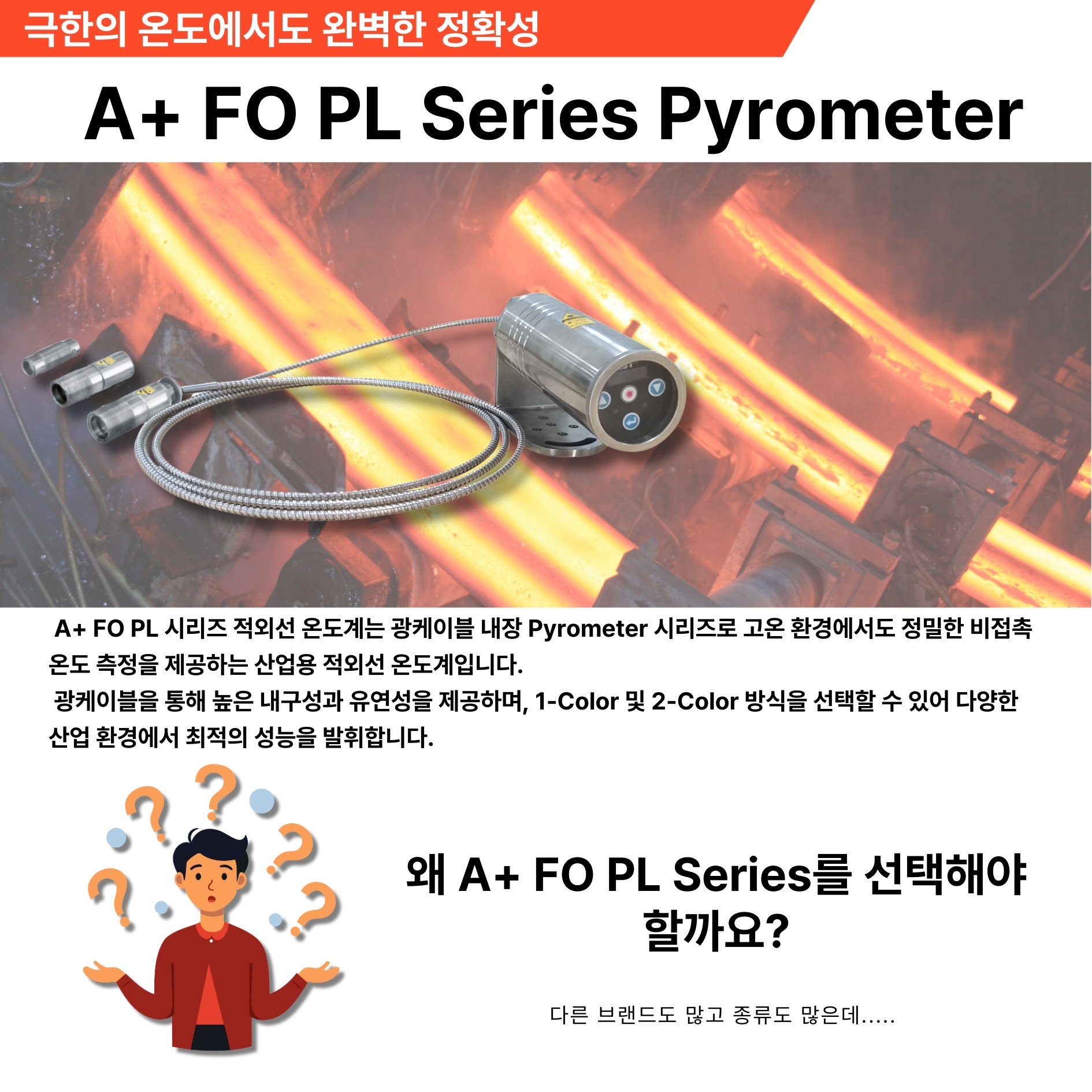

모델 | A250+ FO PL | A450+ FO PL | A250C+ FO PL | A450C+ FO PL |

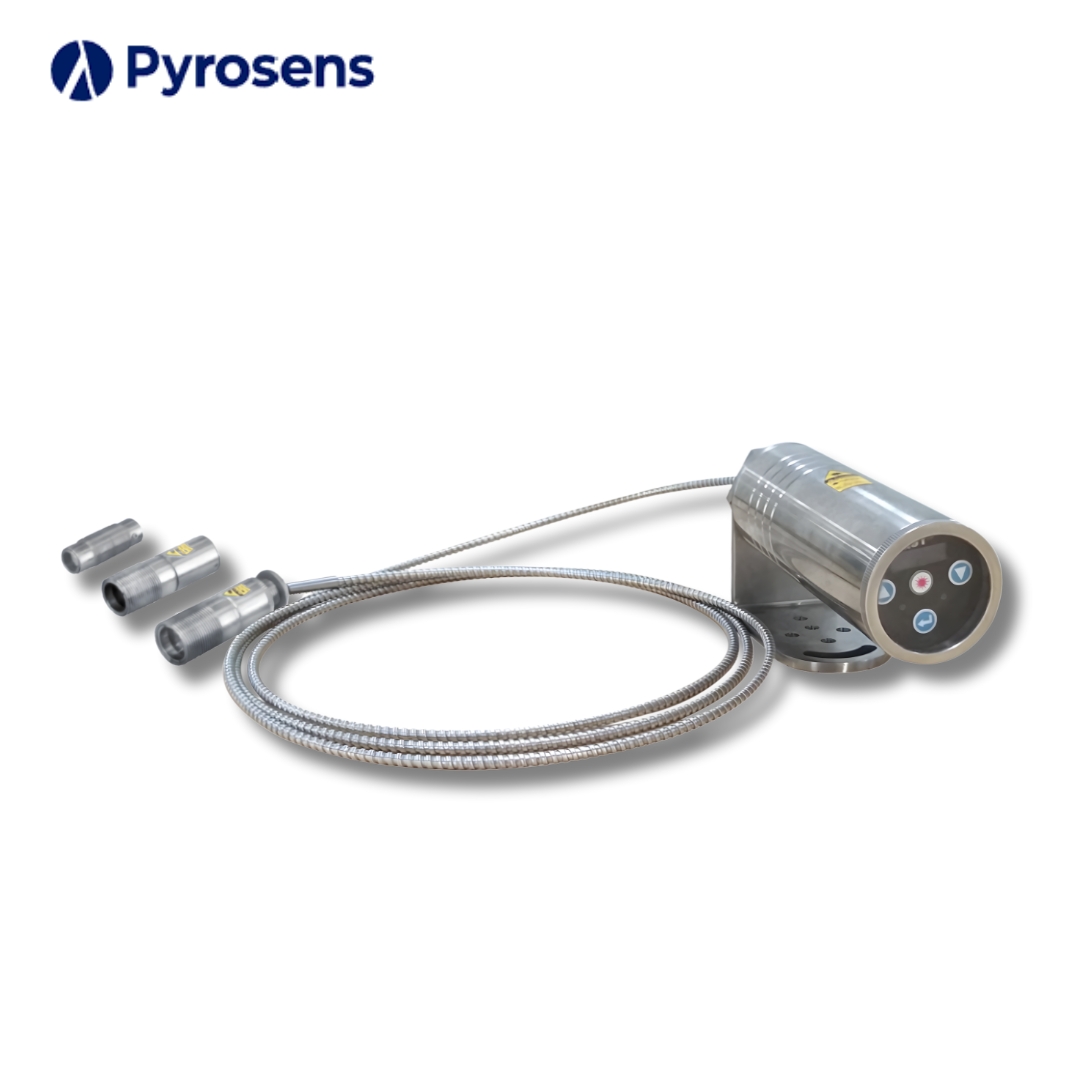

| 특징 | 단일 광섬유 광학 케이블을 사용하는 디지털 IR 온도계, 레이저 조준등, 디지털 인터페이스, 아날로그 출력, 매개변수 설정 키 및 OLED 디스플레이 | 단일 광섬유 광학 케이블을 사용하는 디지털 IR 온도계, 레이저 조준등, 디지털 인터페이스, 아날로그 출력, 매개변수 설정 키 및 OLED 디스플레이 | 고성능 및 낮은 유지보수를 제공하는 높은 정밀도의 디지털 2색 온도계로, 산업 및 연구 환경에서 비접촉 온도 측정을 지원 | 단일 광섬유 광학 케이블을 사용하는 디지털 IR 2색 온도계, 레이저 조준등, 디지털 인터페이스, 아날로그 출력, 매개변수 설정 키 및 OLED 디스플레이 |
| 온도 범위 (아날로그 하위 범위 조절 가능) | 250°C - 1800°C (482°F - 3272°F) 300°C - 2500 | 600°C - 2500°C (1112°F - 4532°F) | 350°C - 1000°C (630°F - 1800°F) 450°C - 1350°C (810°F - 2430°F) | 800°C - 2500°C (1472°F - 4532°F) 1000°C - 3200°C (1832°F - 5792°F) 600°C - 1600°C (1112°F - 2912°F) |
| 방사율 | 0.1….1.0 조정가능 | 0.1….1.0 조정가능 | 0.1….1.0 조정가능 (1-color모드) | 0.1….1.0 조정가능 (1-color모드) |
| 방사율 기울기 (ε1 / ε2) | - | - | 0.75….1.25 기울기 조정가능 (2-color 모드) | 0.75….1.25 기울기 조정가능 (2-color 모드) |
| 파장대역 | 1.6µm | 1.0 µm | 1.5/1.6 µm | 0.7….1.15µm |
| 광검출기 유형 | InGaAs | Si | InGaAS/InGaAS | Si/Si |
| 스팟 크기 비율까지의 거리 (D:S 비율) | 100:1(OH l) 200:1(OH ll) 200:1(OH ll - V) 400:1(OH lll - V) | 100:1(OH l) 200:1(OH ll) 200:1(OH ll - V) 400:1(OH lll - V) | 100:1 OH(I) 100:1 OH(lI) 100:1 OH(ll) - Variable 200:1 OH(l) 200:1 OH(ll) - 200:1 OH(ll) - Variable | 100:1 200:1 400:1 |
| 반응 속도 | 2 msec, 최대 10sec까지 조정가능 | 2 msec, 최대 10sec까지 조정가능 | 100 msec, 최대 10sec까지 조정가능 | 20 msec, 최대 10sec까지 조정가능 |
| 정확성 | 측정값의 ± 0.3% + 1°C | 측정값의 ± 0.3% + 1°C | 측정값의 ± 0.5% + 1°C | 측정값의 ± 0.5% + 1°C |
| 반복성 | 측정값의 0.1% + 1°C | 측정값의 0.1% + 1°C | 측정값의 0.1% + 1°C | 측정값의 0.1% + 1°C |
| 아날로그 출력 | 0-20mA, 4-20mA (사용자 선택 가능) | 0-20mA, 4-20mA (사용자 선택 가능) | 0-20mA, 4-20mA (사용자 선택 가능) | 0-20mA, 4-20mA (사용자 선택 가능) |
| 디지털 출력 | RS-485 | RS-485 | RS-485 | RS-485 |
| 조준 방식 | 레이저 조준 (PL) | 레이저 조준 (PL) | 레이저 조준 (PL) | 레이저 조준 (PL) |
| 작동 온도 범위 | 온도계 0 - 70°C (32 - 158°F) 광학 헤드 & 광케이블 최대 250°C (482°F) | 온도계 0 - 70°C (32 - 158°F) 광학 헤드 & 광케이블 최대 250°C (482°F) | 온도계 0 - 70°C (32 - 158°F) 광학 헤드 & 광케이블 최대 250°C (482°F) | 온도계 0 - 70°C (32 - 158°F) 광학 헤드 & 광케이블 최대 250°C (482°F) |
| 전원 공급 장치 | 역전압 보호 기능이 있는 12V to 28V DC | 역전압 보호 기능이 있는 12V to 28V DC | 역전압 보호 기능이 있는 12V to 28V DC | 역전압 보호 기능이 있는 12V to 28V DC |
| 소비 전력 | 최대 4W | 최대 4W | 최대 4W | 최대 4W |
| 보호 등급 | IP65 | IP65 | IP65 | IP65 |
| 보관 온도 범위 | -20 to 70°C (-4 to 158°F) | -20 to 70°C (-4 to 158°F) | -20 to 70°C (-4 to 158°F) | -20 to 70°C (-4 to 158°F) |
| 무게 및 크기 | 직경= Ø 56mm (2.20인치), 길이=199.5mm (7.85인치), 1.2kg (2.64파운드) | 직경= Ø 56mm (2.20인치), 길이=199.5mm (7.85인치), 1.2kg (2.64파운드) | 직경= Ø 56mm (2.20인치), 길이=199.5mm (7.85인치), 1.2kg (2.64파운드) | 직경= Ø 56mm (2.20인치), 길이=199.5mm (7.85인치), 1.2kg (2.64파운드) |
고정 초점
고정 초점 | A250+ FO PL | A450+ FO PL | A250C+ FO/PL | A450C+ FO PL | |
| 광학 헤드 | 작동거리 (mm) | 스팟크기(mm) 250°C - 1800°C 300°C - 2500°C | 스팟크기(mm) 600°C - 1600°C 800°C - 2500°C 1000°C - 3200°C | 스팟크기(mm) 350°C - 1000°C 450°C - 1350°C | 스팟크기(mm) 600°C - 1600°C 800°C - 2500°C 1000°C - 3200°C |
 Optical Head - I | 120 | 1.2 | 1.2 | 1.2 | 1.2 |
| 260 | 2.6 | 2.6 | 2.6 | 2.6 | |
| 700 | 7.0 | 7.0 | 7.0 | 7.0 | |
| 조리개(mm) | 10.0(250°C .... 1800°C) 6.0(300°C .... 2500°C) | 10.0 | |||
 Optical Head - II | 90 | 0.5 | 0.5 | 0.5 | 0.5 |
| 200 | 1.0 | 1.0 | 1.0 | 1.0 | |
| 600 | 3.0 | 3.0 | 3.0 | 3.0 | |
| 4500 | 23.0 | 23.0 | 23.0 | 23.0 | |
| 조리개(mm) | 18.0(250°C .... 1800°C) 11.0(300°C .... 2500°C) | 18.0 |
가변 초점
가변 초점 | 조리개 | Optical Head - ll - V (Variable) | ||||||||||
| 작동거리 (WD) (mm) | 10 | 250 | 300 | 400 | 600 | 800 | 1000 | 1500 | 2000 | 2500 | 4000 | 5000 |
| 광학 헤드 길이 L (mm) | 78.9 | 75.75 | 72.8 | 70.1 | 68.8 | 68.1 | 67.15 | 66.7 | 66.4 | 66.7 | 66.4 | |
| 광학 인출 거리 (Optical Pullout - P) (mm) | 12.5 | 9.35 | 6.4 | 3.7 | 2.4 | 1.7 | 0.75 | 0.3 | 0 | 0.3 | 0 | |
| 스팟 크기 (mm) A250+ A450+ FO PL A250C+ A450C+ FO PL | 1.3 | 1.5 | 2.0 | 3.0 | 4.0 | 5.0 | 7.5 | 10.0 | 13.0 | 28.0 | 38.0 | |
가변 초점 | 조리개 | Optical Head - lll - V (Variable) | ||||||||
| 작동거리 (WD) (mm) | 12 | 340 | 400 | 600 | 800 | 1000 | 1500 | 2000 | 3000 | 5000 |
| 광학 헤드 길이 L (mm) | 158.7 | 150.3 | 136.8 | 131 | 127.8 | 123.8 | 121.9 | 120 | 118.7 | |
| 광학 인출 거리 (Optical Pullout - P) (mm) | 40 | 31.6 | 18.1 | 12.3 | 9.1 | 5.1 | 3.2 | 1.3 | 0 | |
| 스팟 크기 (mm) A250+ A450+ FO PL A250C+ A450C+ FO PL | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.75 | 5.0 | 7.5 | 12.5 | |

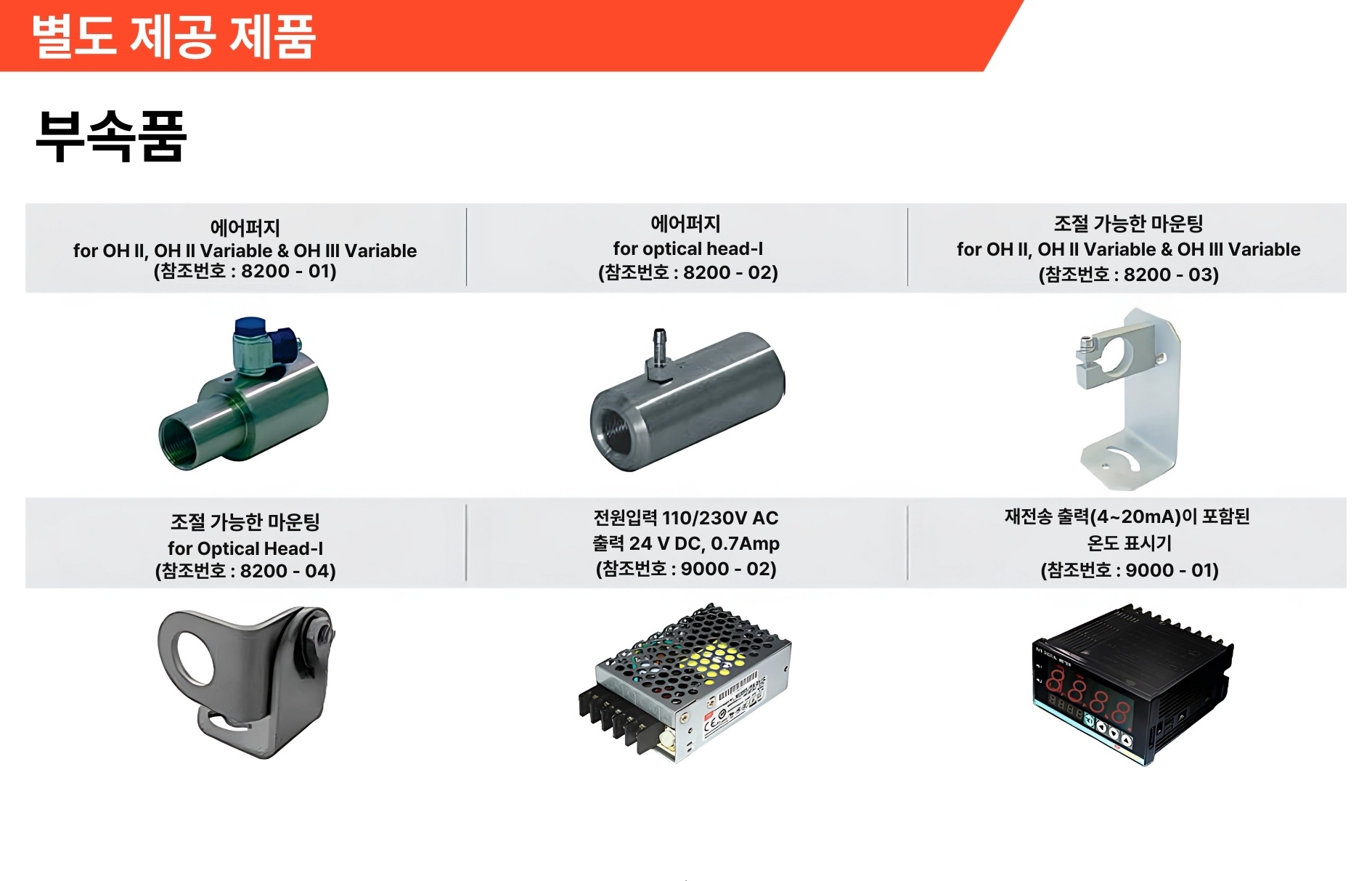

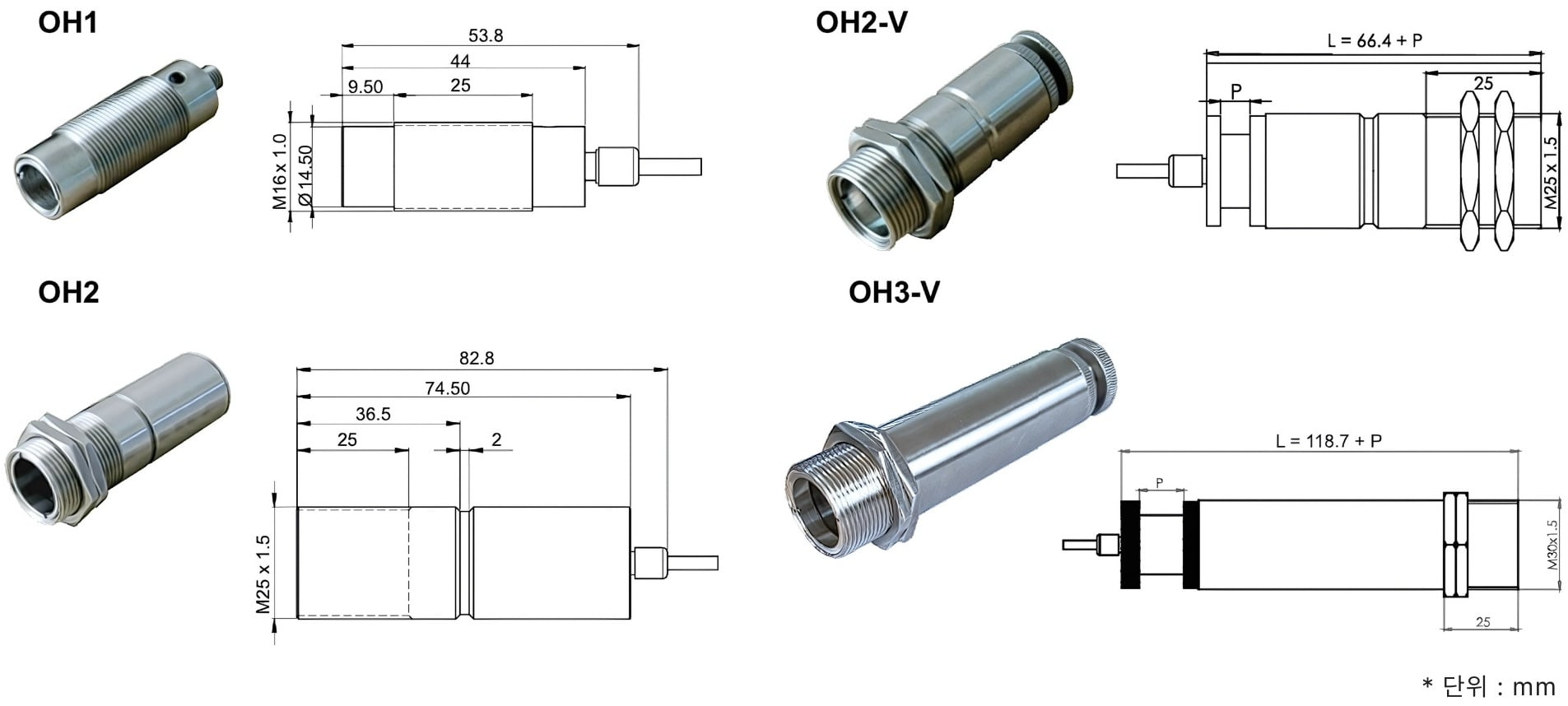

광학 헤드 도면
Q1. A250+ FO PL과 A450+ FO PL의 주요 차이점은 무엇인가요?
A1. A250+ FO PL은 250°C ~ 2500°C의 온도 범위를 지원하며, 1.6μm의 파장 범위를 가집니다. 반면 A450+ FO PL은 600°C ~ 3200°C까지 측정 가능하며, 0.7μm ~ 1.15μm의 파장 범위를 가집니다. 즉, A450+ FO PL은 더 높은 온도에서 정밀한 측정을 수행할 수 있습니다.
Q2. A250C+ FO PL과 A250+ FO PL의 차이점은 무엇인가요?
A2. A250C+ FO PL은 2-Color Pyrometer (이중 파장 방식)으로 작동하며, 표면 반사율이 변하는 환경에서도 정확한 측정이 가능합니다. A250+ FO PL은 1-Color Pyrometer (단일 파장 방식)으로 작동하여, 대상 물체의 방사율이 일정한 경우에 적합합니다.
Q3. "Variable Optics"와 "Fixed Optics"의 차이점은 무엇인가요?
A3.
- Fixed Optics: 광학 초점이 고정되어 있으며, 특정 작업 거리에서 최적의 측정 성능을 제공합니다.
- Variable Optics: 작업 거리를 조정할 수 있어, 다양한 환경에서 유연한 측정이 가능합니다.

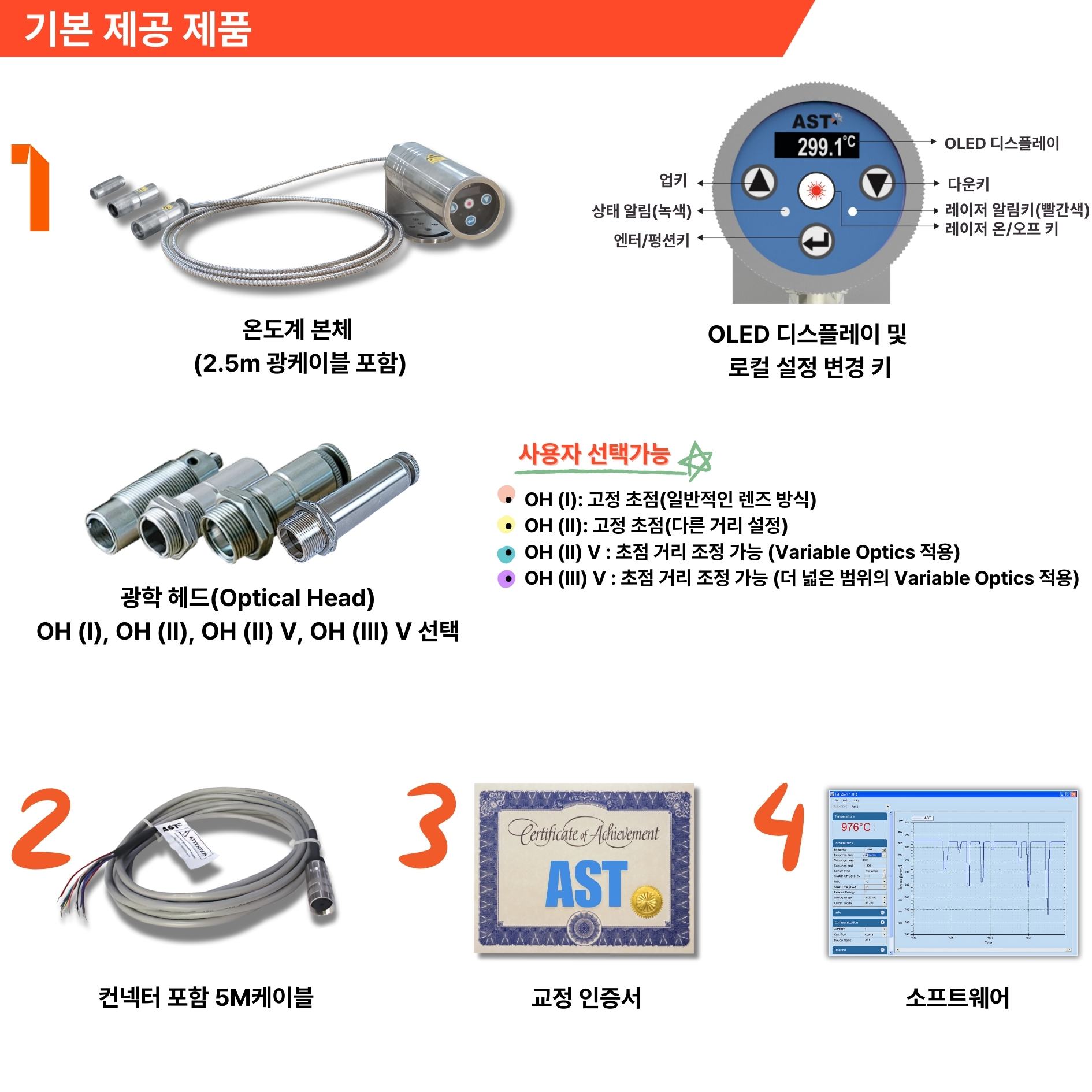

Q4. Pyrometer에 사용되는 Optical Head OH (I), OH (II), OH (II) Variable, OH (III) Variable은 어떻게 선택하나요?
A4. 각 optical head는 다음과 같은 특징이 있으며 사용 환경에 따라 적절한 모델을 선택해야 합니다.
- OH (I): 짧은 거리 측정에 적합한 표준 광학 헤드.
- OH (II): 중거리에서 작은 스팟 크기 측정에 적합한 모델.
- OH (II) Variable: 사용자가 작업 거리에 따라 초점을 조절할 수 있는 가변형.
- OH (III) Variable: 장거리 측정이 필요한 환경에서 활용되는 광학 헤드.
Q5. A250C FO PL 및 A450C FO PL 모델의 RS-485/RTU Modbus 인터페이스는 어떻게 활용하나요?

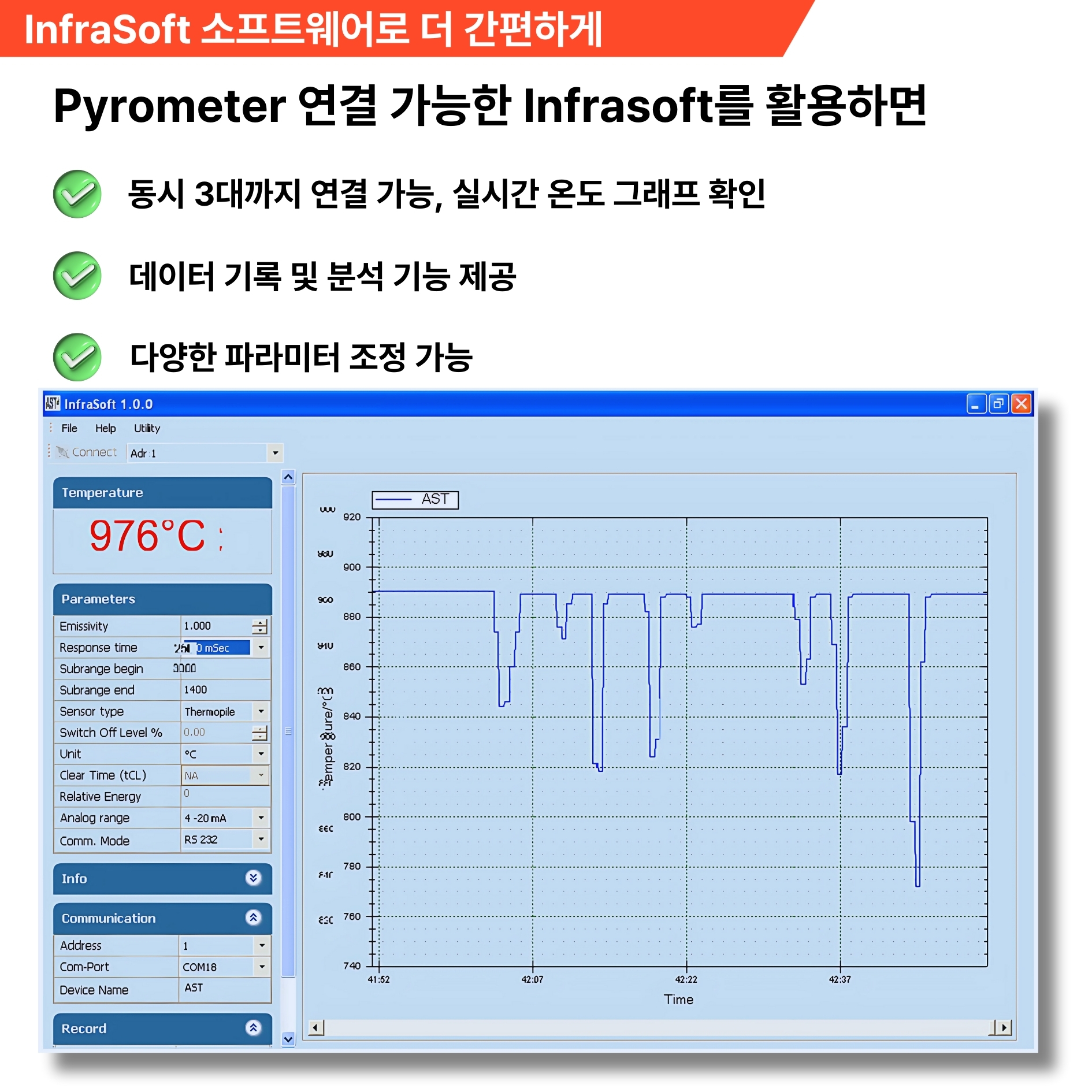

A5. RS-485/RTU Modbus 인터페이스를 사용하면 Pyrometer를 PLC, HMI 또는 PC에 연결하여 데이터를 실시간으로 모니터링할 수 있습니다. 이를 통해 온도 데이터를 로깅하고, 공정 제어 시스템과 연동하여 자동화할 수 있습니다.
Q6. Optical Pullout (P)란 무엇이며, 어떤 역할을 하나요?
A6. Optical Pullout (P)는 광학 인출 거리를 의미하며, 렌즈가 Optical Head(광학 헤드) 내부에서 얼마나 바깥으로 이동할 수 있는지를 나타냅니다. 이는 Pyrometer의 초점 거리(Focus Distance) 조정과 밀접한 관련이 있으며, 가변 초점(Variable Optics) 모델에서 작업 거리(Working Distance, WD)에 따라 조절됩니다.
Q7. Pyrometer의 측정값이 변동이 심한 경우, 어떤 설정을 조정해야 하나요?
A7.
- 응답 속도(Response Time)를 높이면 신호 변동을 줄일 수 있습니다.
- Peak Picker, Valley Picker 기능을 사용하여 온도 스파이크를 평균화할 수 있습니다.
- 방사율(Emissivity) 또는 비율(Ratio)을 조정하여 표면 반사율 변화에 대응할 수 있습니다.
Q8. Pyrometer의 디지털 인터페이스 외에 아날로그 출력(4~20mA)은 어떻게 활용하나요?
A8. 아날로그 출력(4~20mA)은 PLC, DCS, 기록계 등의 산업용 제어 장비에 직접 연결하여 실시간 온도 변화를 모니터링하는 데 사용할 수 있습니다. 또한, 경보 시스템과 연동하여 특정 온도 이상이 되면 알람을 울리거나 냉각 장치를 작동시키는 자동화 공정에 활용할 수 있습니다.
