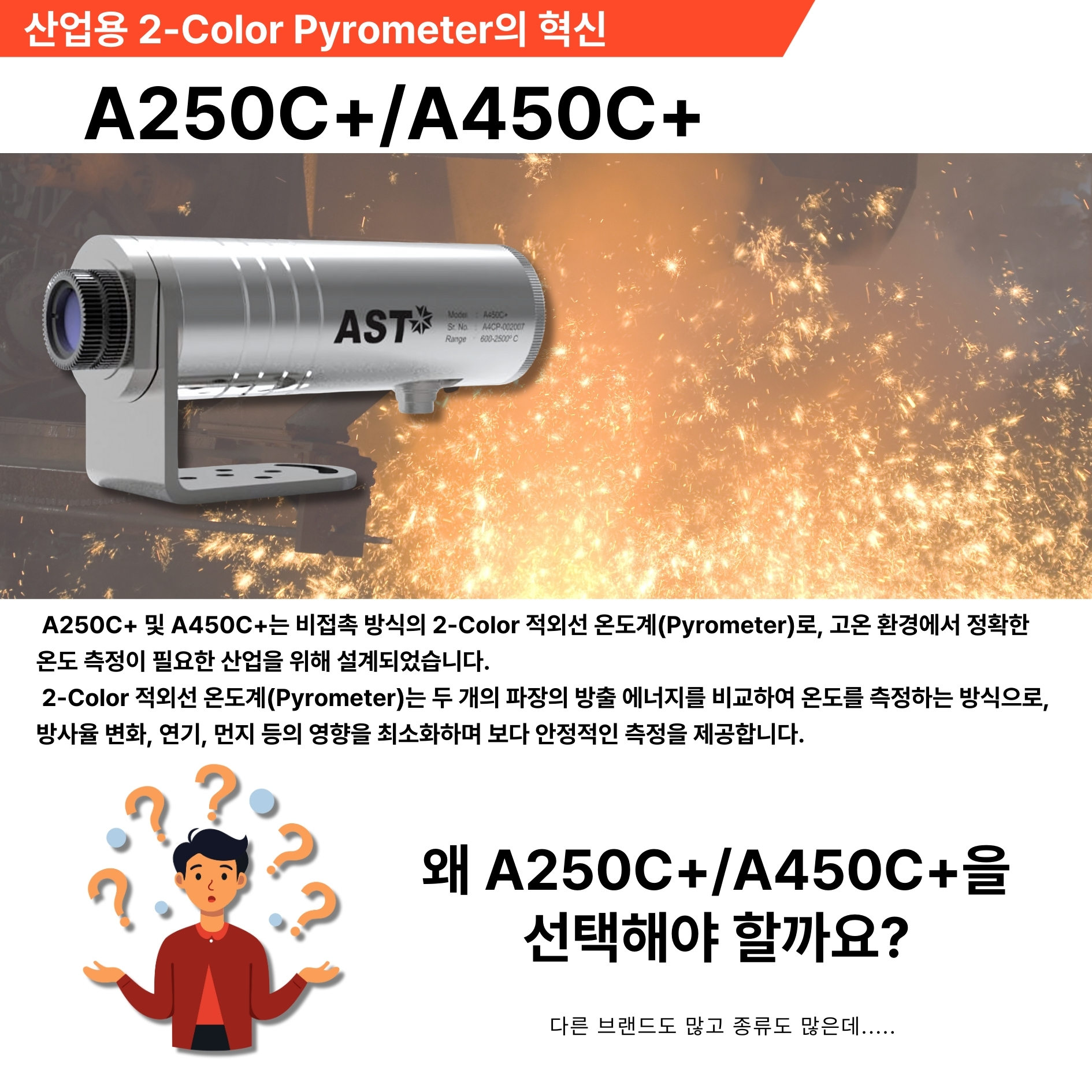

| 모델 | A250C+ | A450C+ |
| 온도 범위 (아날로그 하위 범위 조절 가능) | 475°C to 1475°C | 600°C to 1800°C 800°C to 2500°C |
| 파장대역 | 1.5μm/1.6 μm | 0.7….1.15 μm |
| 검출 소자 | InGaAs/InGaAs | Si/Si |

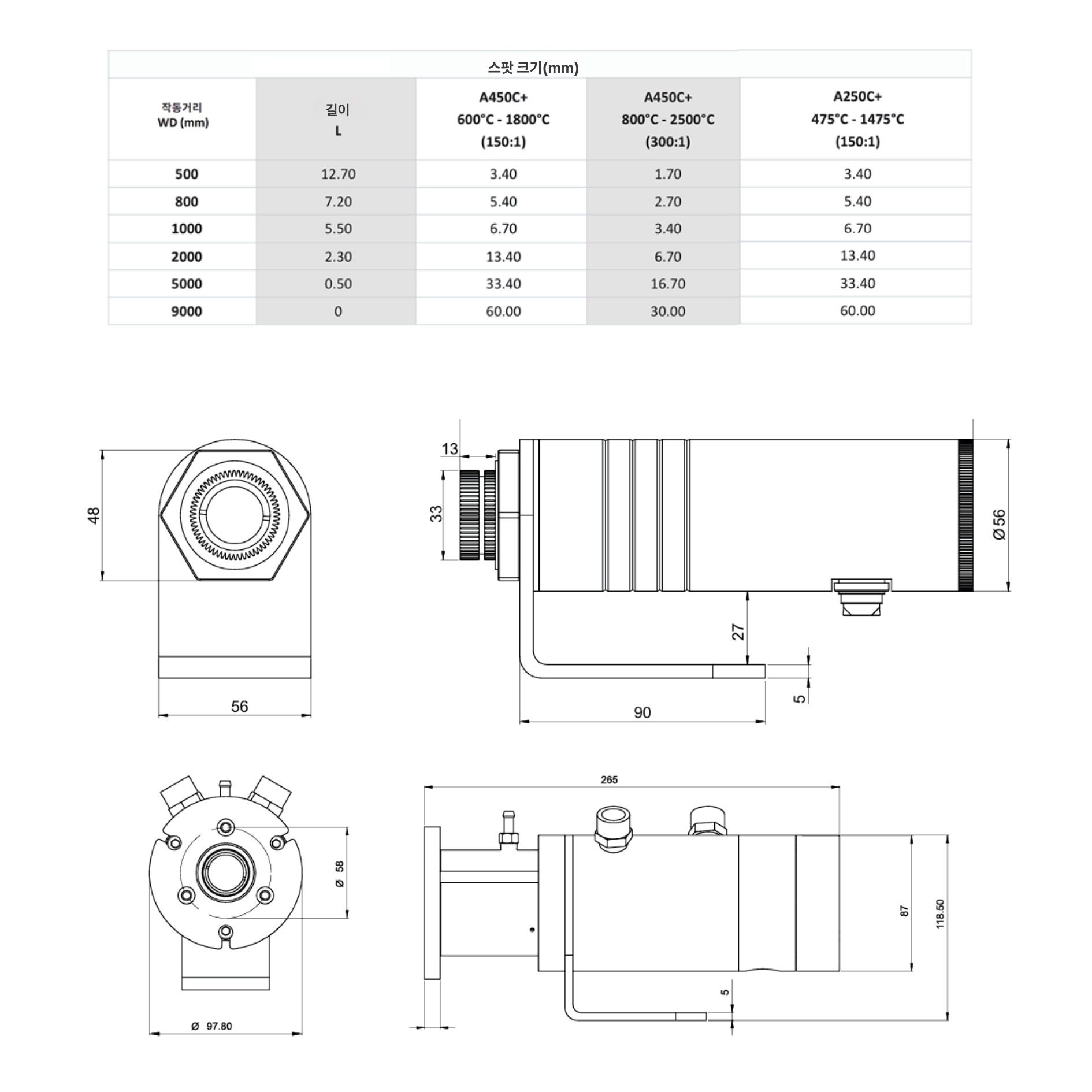

| 스폿 크기 비율까지의 거리 (D:S 비율) | 150:1 | 150:1 ( 600°C – 1800°C) 300:1 (800°C – 2500°C) |
| 방사율 기울기 (ε1 / ε2) | 0.75…1.25 기울기 조절가능 (Two color mode) | 0.75…1.25 기울기 조절가능 (Two color mode) |
| 반응 속도 | 100 msec, 최대 10sec까지 조정가능 | 20 msec, 최대 10sec까지 조정가능 |
| 정확성 | 측정값의 ± 0.5% + 1°C | 측정값의 ± 0.5% + 1°C |
| 반복성 | 측정값의 ±0.1% + 1°C | 측정값의 ±0.1% + 1°C |
| 조준 옵션 | 레이저 파일럿 라이트(PL), 렌즈(TL), 비디오 모듈 | 레이저 파일럿 라이트(PL), 렌즈(TL), 비디오 모듈 |
| 아날로그 출력 | 0-20mA, 4-20mA (사용자 선택 가능) | 0-20mA, 4-20mA (사용자 선택 가능) |
| 디지털 출력 | RS-485/RTU Modbus Serial Interface(사용자 선택 가능) | RS-485/RTU Modbus Serial Interface(사용자 선택 가능) |
| 작동 온도 범위 | 0°C…….70°C; 0°C…..200°C (수냉 자켓 장착시) | 0°C…….70°C; |
| 보관 온도 범위 | -20°C…70°C | -20°C…70°C |
| 소프트웨어 및 Android 앱을 통해 조정 가능한 매개변수 및 기능 | 방사율, 응답시간, 클리어 시간(피크 피커), 아날로그 출력, 아날로그 범위(하위범위), 온도단위(°C/°F), 릴레이 설정 값 및 히스테리시스 등 | 방사율, 방사율 기울기, 응답시간, 클리어 시간(피크 피커), 아날로그 출력, 아날로그 범위(하위 범위), 센서종류(2-color 또는 1-color) 온도단위(°C/°F), 통신모드 (Comm.모드), 기록기능, 릴레일 설정 값 및 히스테리시스 등 |
| 키패드를 통해 조정 가능한 매개변수 및 기능 | 방사율, 응답시간, 클리어 시간(피크 피커), 아날로그 출력, 아날로그 범위(하위범위), 온도단위(°C/°F), 릴레이 설정 값 및 히스테리시스, 장비주소 등 | 방사율, 방사율 기울기, 응답시간, 클리어 시간(피크 피커), 아날로그 출력, 아날로그 범위(하위 범위), 센서모드 전환(2-color 또는 1-color), 온도단위(°C/°F), 통신모드 (Comm.모드), 릴레일 설정 값 및 히스테리시스, 장비주소 등 |
| 릴레이 출력 | 히스테리시스 60V DC / 42 AC RMS, 0.4 A의 릴레이 출력 1개 | 히스테리시스 60V DC / 42 AC RMS, 0.4 A의 릴레이 출력 1개 |
| 전원 공급 장치 | 역전압 보호 기능이 있는 12V ~ 28V DC | 역전압 보호 기능이 있는 12V ~ 28V DC |
| 소비 전력 | 최대 4.0W | 최대 4.0W |
| 레이저 전원 | <1mW (PL 모델만 해당) | <1mW (PL 모델만 해당) |
| 보호 등급 | Ip65 | Ip65 |
| 하우징 | 스테인레스 스틸 | 스테인레스 스틸 |
| 절연 | 전원 공급 장치, 디지털 출력 및 아날로그 출력은 전기적으로 서로 절연되어 있음 | 전원 공급 장치, 디지털 출력 및 아날로그 출력은 전기적으로 서로 절연되어 있음 |
| 작동 습도 범위 | 10-95%, 비응축 조건 | 10-95%, 비응축 조건 |
| 무게 및 크기 | 1200g | 1200g |
| 직경= Ø 56mm; 길이=188.5mm | 직경= Ø 56mm; 길이=188.5mm |
Q1. 2-Color Pyrometer는 1-Color Pyrometer와 무엇이 다른가요?
A1. 2-Color Pyrometer는 두 개의 파장 비율을 사용하여 측정하므로, 방사율 변화나 먼지, 연기 등의 영향을 받지 않고 보다 정밀한 온도 측정이 가능합니다. 반면, 1-Color Pyrometer는 단일 파장에서 측정하기 때문에 환경 변화에 더 민감하여 오차가 발생할 수 있습니다.
Q2. 어떤 산업군에 적합한가요?
A2. 금속 가공, 유도 가열, 반도체 제조, 브레이징, 압연 등 고온 공정이 필요한 다양한 산업에서 활용됩니다.
특히, 방사율 변화가 큰 환경이나 먼지, 연기 등 외부 영향이 있는 공정에서도 정확한 온도 측정이 필요한 경우 필수적인 장비입니다.
Q3. 유지보수가 어렵지 않나요?
A3. A250C+ 및 A450C+는 IP65 등급의 견고한 설계로 유지보수가 용이하며, Infrasoft 소프트웨어를 통해 간편하게 설정 및 데이터 관리를 할 수 있습니다. 또한, 별도의 정기적인 보정(calibration) 없이도 높은 정확도를 유지할 수 있도록 설계되었습니다.
Q4. Infrasoft 소프트웨어에서 어떤 기능을 사용할 수 있나요?
A4. Infrasoft 소프트웨어는 Pyrometer의 설정 조정 및 데이터 분석을 위한 전용 소프트웨어입니다.
✔️ 실시간 온도 그래프 확인
✔️ 측정 데이터 저장 및 분석 가능
✔️ 방사율(Emissivity), 응답 시간, 아날로그 출력 설정 조절 가능
✔️ RS-485(Modbus RTU) 연결 지원으로 원격 모니터링 가능
이를 통해 생산 공정의 온도 변화를 쉽게 관리하고, 품질 제어를 최적화할 수 있습니다.
Q5. A250C+와 A450C+의 차이점은 무엇인가요?
A5. 두 제품 모두 2-Color Pyrometer로 동작하지만, 온도 측정 범위가 다릅니다.
- A250C+: 475°C ~ 1475°C
- A450C+: 600°C ~ 2500°C
- A450C+는 더 높은 온도 범위까지 측정 가능하여 초고온 공정(예: 철강, 유리, 반도체 산업)에 적합합니다.
Q6. Pyrometer의 출력 방식에는 어떤 것들이 있나요?
A6. A250C 및 A450C는 다양한 산업 환경에서 활용될 수 있도록 여러 출력 옵션을 제공합니다.
✔️ 아날로그 출력: 0-20mA, 4-20mA, 0-10V → 기존 계측 장비와 연동 가능
✔️ 디지털 출력: RS-485(Modbus RTU) → PLC 및 자동화 시스템과 호환 가능
✔️ Bluetooth V2.0 지원 → 무선 데이터 전송 및 설정 조정 가능
Q7. 설치 시 주의해야 할 사항이 있나요?
A7. Pyrometer를 설치할 때는 측정 대상과의 거리를 고려하여 올바른 위치에 장착하는 것이 중요합니다.
- 정확한 온도 측정을 위해 시야 확보가 가능한 위치에 설치해야 합니다.

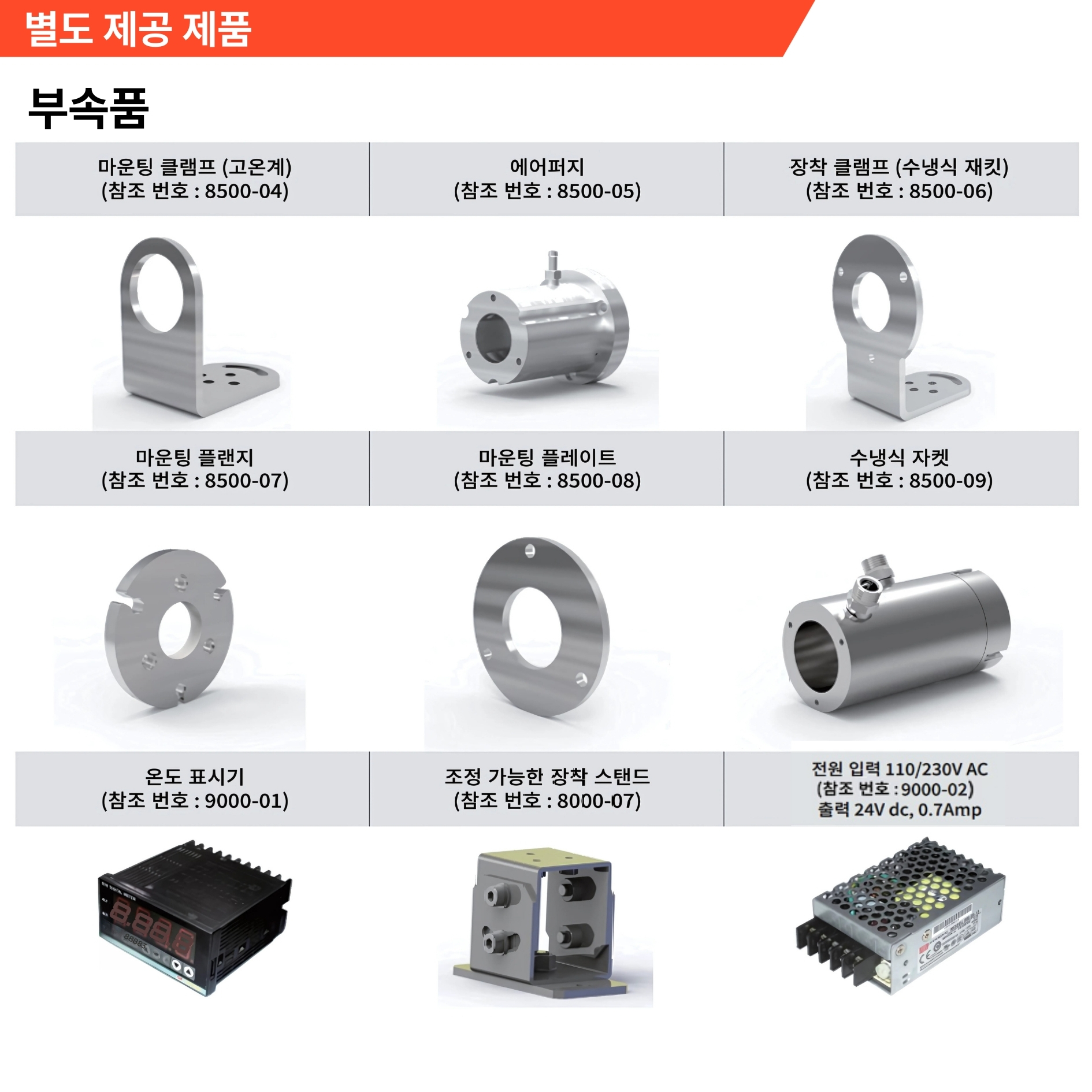

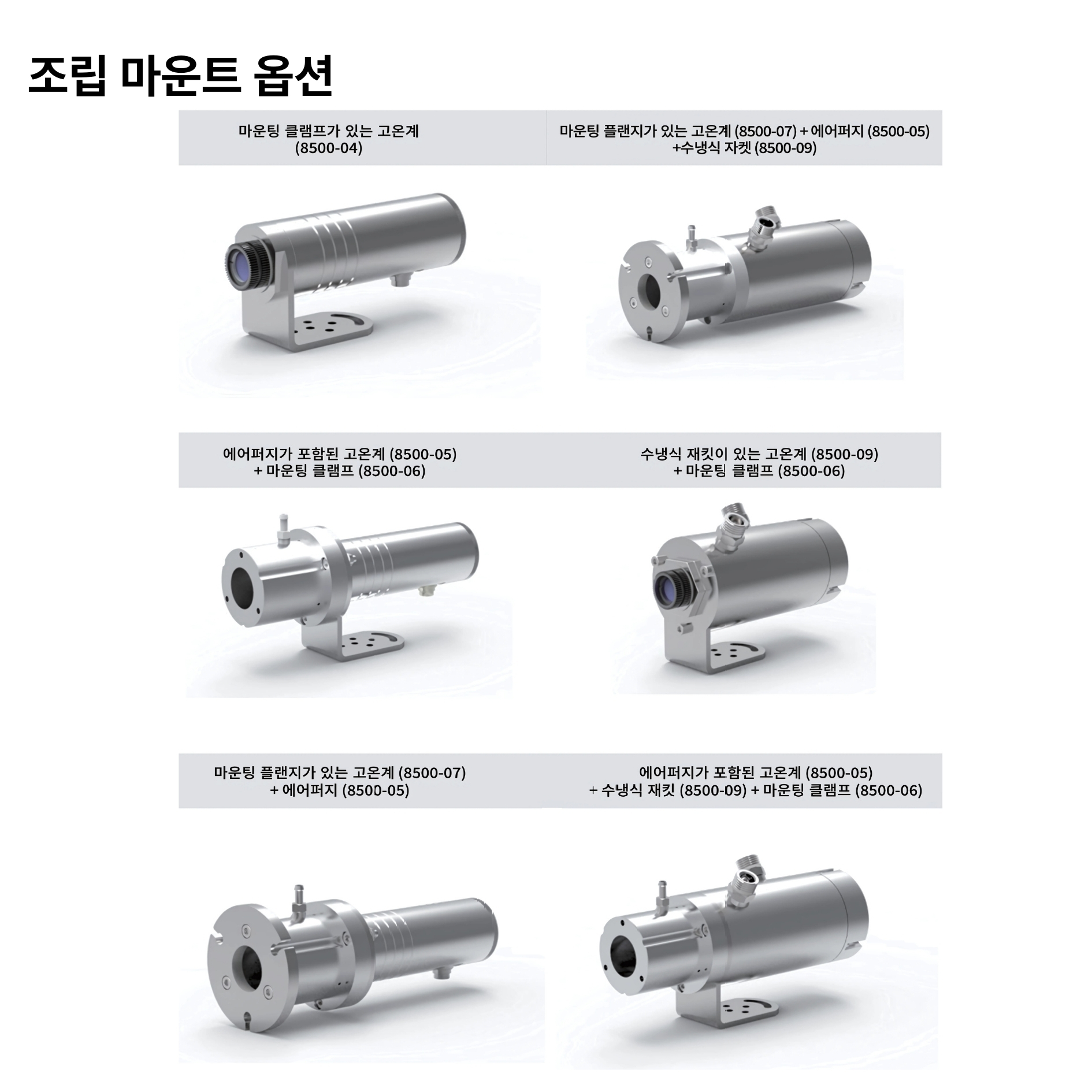

- 렌즈 오염 방지를 위해 Air Purge Unit(공기 세척 장치) 사용을 권장합니다.
- 고온 환경에서는 Water Cooling Jacket(수냉 재킷)을 사용하여 장비를 보호를 권장합니다.
- 진동이 많은 환경에서는 견고한 브라켓을 사용하여 장착하는 것이 필수적입니다.
