        Special Pyrometer

450G2 Pyrometer (유리산업)

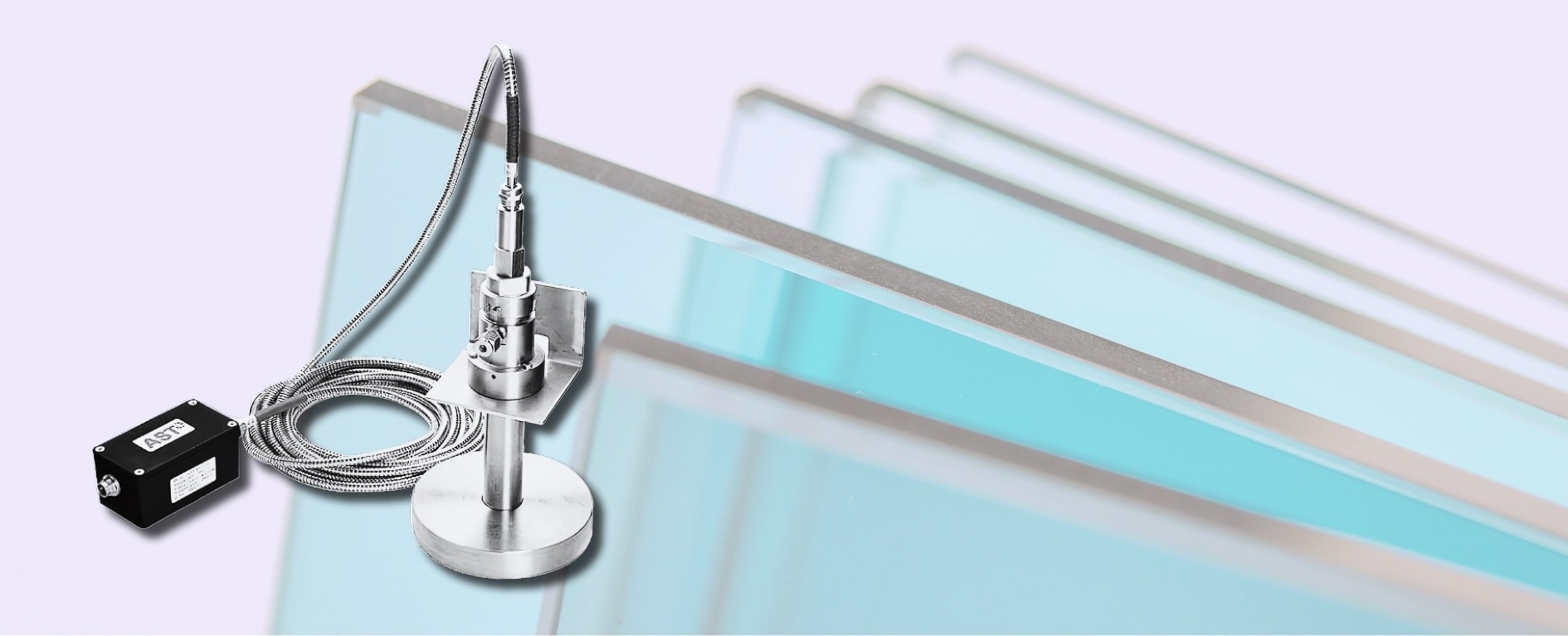

AST 450G2 특수용 파이로미터(Pyrometer) | 유리 공정 전용 비접촉식 고정밀 광섬유 적외선 온도계

 AST 450G2는 유리 공정 전용 비접촉식 고정밀 광섬유 적외선 온도계입니다. 용융 탱크와 조정로(Forehearth), 유리공급장치(Feeder), 작업단(Working End), 용해로 천정/측벽(Furnace Crown/Sidewall)등 고온 라인에서 정확하고 안정적인 온도 측정을 제공합니다.

왜 450G2 시리즈를

선택해야 할까요?

다른 브랜드도 많고 종류도 많은데.....

        450G2 선택의 이유

   글머리버튼 이미지   강력한 성능

600°C~ 1800°C까지 커버 다양한 유리 제조 공정에 적용 600°C~ 1800°C까지 커버

다양한 유리 제조 공정에 적용

섬유(Fiber Optic) 케이블을 활용한 고온 산업용 온도 센서 구성 광섬유 케이블

고온 환경에서 정확한 측정

파이로미터의 빠른 응답 시간(250ms~10초) 특성 글머리세모버튼 이미지 빠른 응답 시간

250ms~10초

측정값의 ±0.3% 또는 ±3°C중 큰 값의 정확도를 지원하는 고정밀 파이로미터(Pyrometer) 글머리세모버튼 이미지 높은 정확도
측정값의 ±0.3% 또는 ±3°C중 큰 값


디지털 및 아날로그 출력 지원 | USB 2.0, 4~20mA글머리세모버튼 이미지 디지털 및 아날로그 출력
USB 2.0, 4~20mA

   글머리버튼 이미지   견고한 내구성

IP65 인증 | 먼지와 물에 강한 내구성을 갖춘 유리산업 특수용 적외선 온도계글머리세모버튼 이미지 먼지와 물에 강함
IP65
고강도 스테인리스 센서헤드 | 충격, 부식, 변형에 강한 구조글머리세모버튼 이미지 충격과 부식, 변형에 강함
고강도 스테인리스 센서 헤드

        적용 산업 분야

450G2는 유리 산업을 위해 특별히 설계된 고정밀 디지털 적외선 광섬유 온도계입니다.


 용해로 크라운  Furnace Crown

  • 유리 용해로 상부의 아치형 천장 부분으로, 고온의 내화물로 구성된 구조물입니다.
  • 크라운은 1600-1700°C의 극고온에 노출되어 내화물 손상이 빈번하므로, 과열 방지와 내화물 수명 관리를 위한 연속 온도 모니터링이 필수적입니다.

 액상 유리  Liquid Glass

  • 용해조 내에서 원료가 완전히 용융된 상태의 유리로, 1500-1600°C의 고온을 유지합니다.
  • 유리 품질과 용해 효율은 온도에 직접적으로 영향받으므로, 용융 유리 표면 온도의 정확한 측정과 제어가 품질 관리의 핵심입니다.

 용해로 측벽 Furnace Sidewall

  • 용해로 양쪽 벽면의 내화물 구조로, 고온의 용융 유리와 직접 접촉하는 부분입니다.
  • 측벽 내화물의 침식과 열 손실을 모니터링하여 에너지 효율성 확보와 예기치 못한 용해로 손상을 방지하기 위해 온도 감시가 중요합니다.

 포어하스 Fore Hearth

  • 용해로에서 나온 고온의 용융 유리를 성형 온도까지 서서히 냉각시키는 조건조절로입니다.
  • 성형 공정에 적합한 유리 점도 확보를 위해 1100-1200°C 범위에서 정밀한 온도 제어가 필요하며, 온도 불균일은 제품 불량으로 직결됩니다.

 피더 Feeder

  • 포어하스에서 조건조절된 용융 유리를 성형기로 공급하는 최종 온도 조절 장치입니다.
  • 성형기에 공급되는 유리의 온도와 점도가 제품 성형성과 품질을 결정하므로, 피더 출구 온도의 정확한 측정과 제어가 생산성 향상에 필수적입니다.

 작업단 Working End

  • 성형기가 위치한 용해로 출구 부분으로, 실제 유리 제품이 만들어지는 영역입니다.
  • 성형 작업의 효율성과 제품 품질은 작업 온도에 크게 의존하므로, 작업단 유리 온도의 실시간 모니터링을 통해 최적의 성형 조건을 유지해야 합니다.

        MT500 소프트웨어로 더 간편하게

     Pyrometer 연결 가능한 MT500 활용하면


글머리버튼 이미지   동시 3대까지 연결 가능, 실시간 온도 그래프 확인

글머리버튼 이미지   데이터 기록 및 분석 기능 제공


글머리버튼 이미지 다양한 파라미터 조정 가능

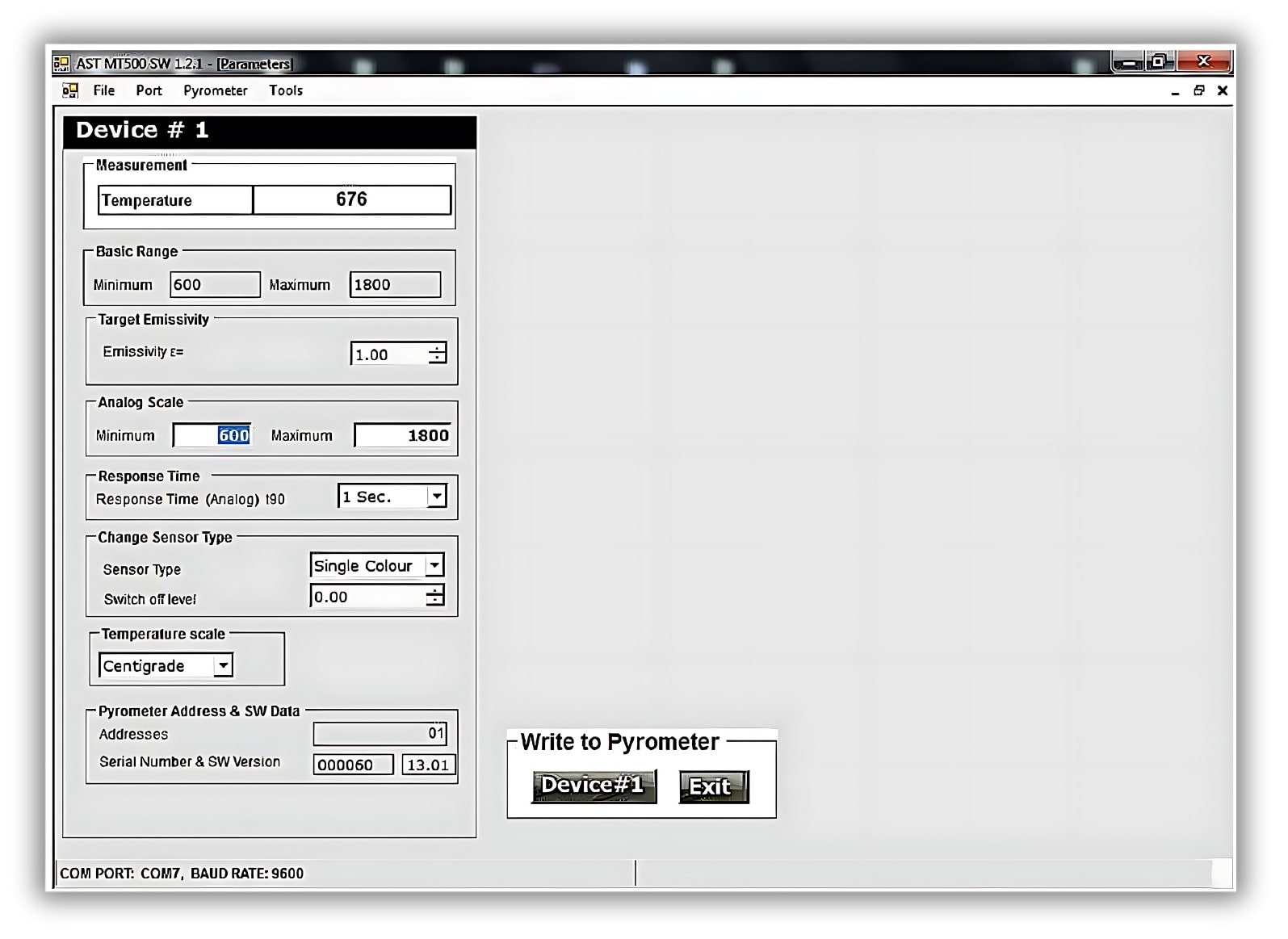

MT500 연동을 통한 실시간 데이터 분석 | 3대 동시 연결, 온도 그래프 모니터링, 데이터 기록 및 분석 기능 제공

        450G2 기본 제공 제품

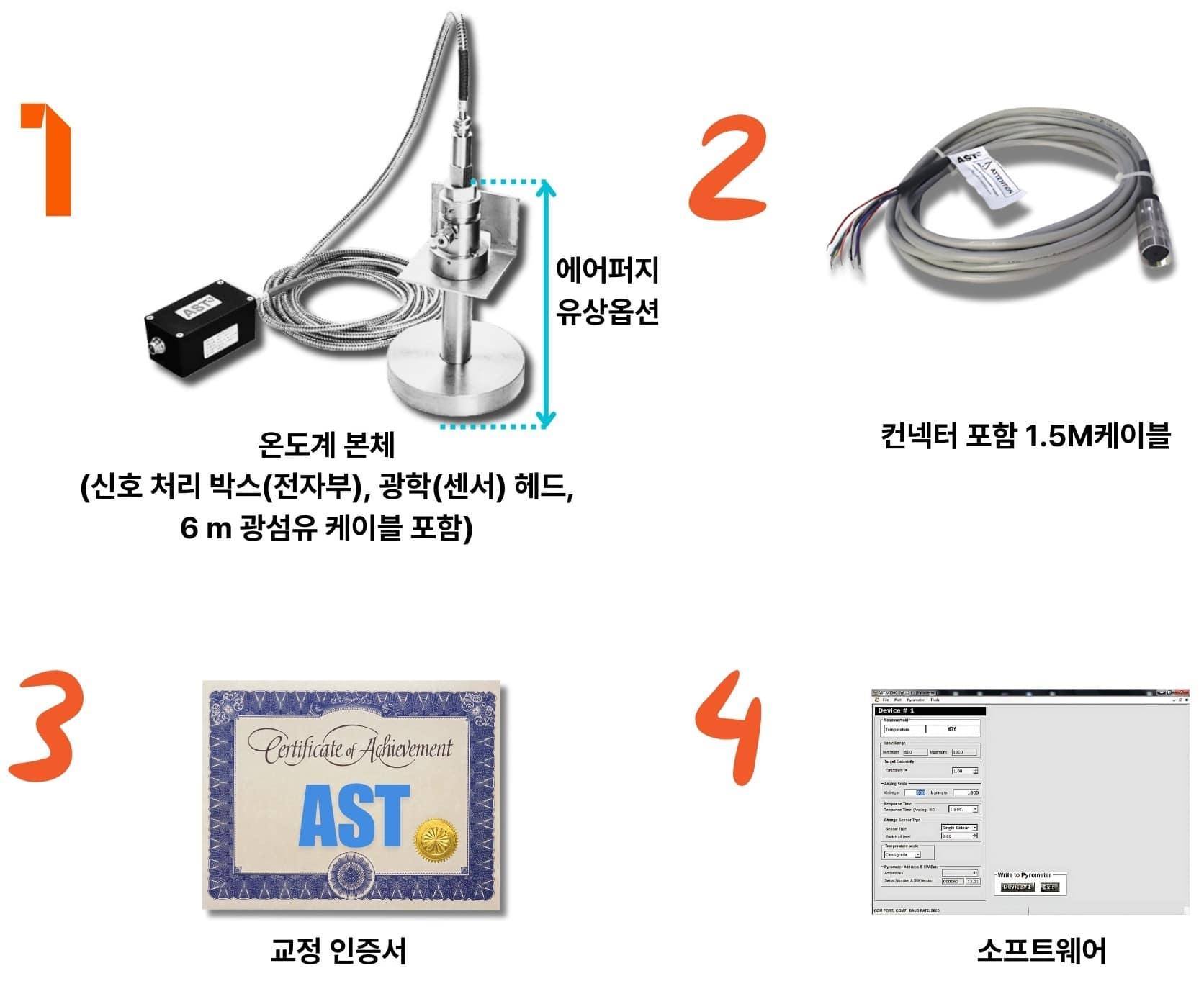

AST 450G2 유리용 특수 파이로미터(Pyrometer) 고온 비접촉 온도 측정 장비 기본 제공 제품

  글머리버튼 이미지 온도계 본체 연결

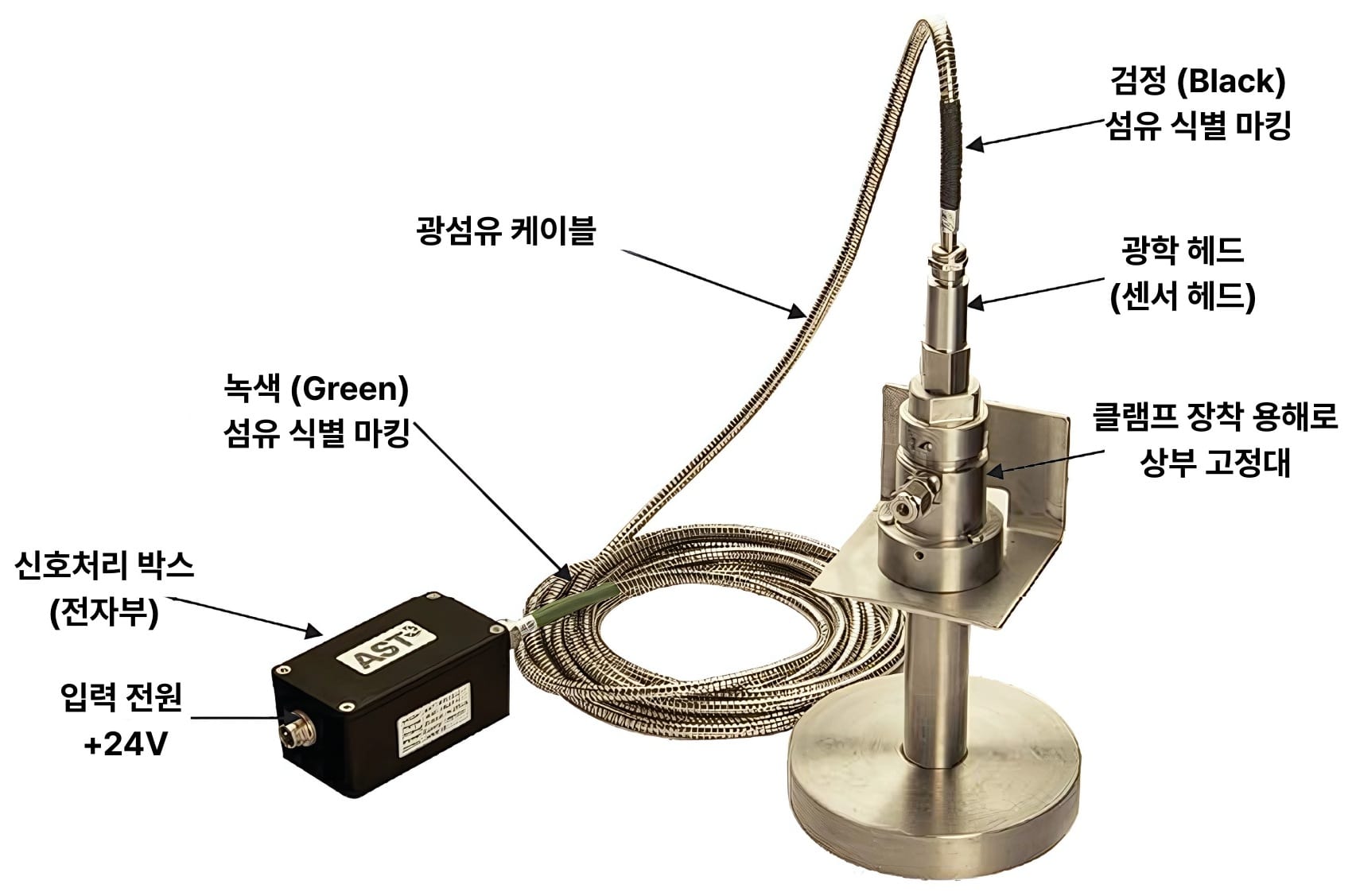

AST 450G2 유리용 특수 파이로미터(Pyrometer) 온도계 본체 연결

        450G2 별도 제공 제품

  글머리버튼 이미지   부속품

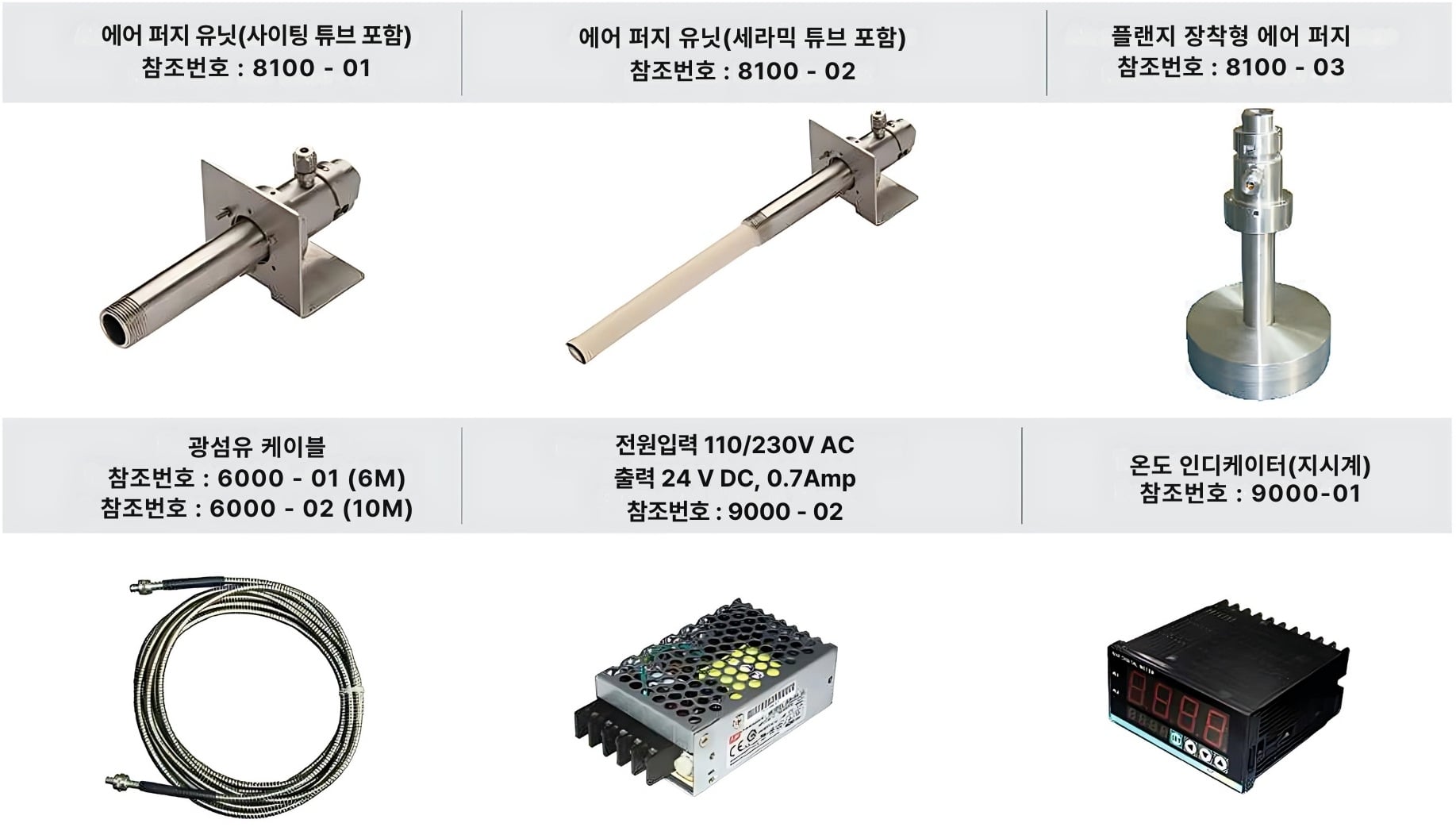

AST 450G2 유리용 특수 파이로미터(Pyrometer) 고온 비접촉 온도 측정 장비| 별도 제공 제품

        450G2 제품 사양

모델명
450G2
특징유리산업용2선식특수고온계, 디지털출력 및 중부하광섬유 케이블 탑재로 고온 환경에 적합
온도범위 (세부조정 가능)350°C~180°C (62°F~3272°F)
특징유리산업용 2선식 특수고온계, 디지털 출력 및 중부하광섬유 케이블 탑재로 고온 환경에 적합
온도범위 (세부조정 가능)350°C~180°C (62°F~3272°F)
방사율0.05~1.0(조정가능DIP스위치)
스펙트럼 범위1.0µm
광검출기 타입Si
측정거리 비율10:1,최소지점크기1mm
응답속도250ms~최대10초(조정가능)
정확도±0.3%측정값또는 ±3°C중큰값
반복성±0.2%측정값+1°C
아날로그 출력4~20mA
디지털 출력USB2.0
시야조준-
작동온도 범위고온계:0~70°C(32~158°F),
광섬유헤드및케이블: 최대250°C(482°F)
전원공급24VDC
소비전력최대0.5W
방수등급IP65
보관온도-20~70°C(-4~158°F)
크기및 무게크기: 12.5x82.5x3.0mm (4.42x3.24x1.29in)
무게: 0.5kg(1.10lbs)

  글머리버튼 이미지 스팟 크기

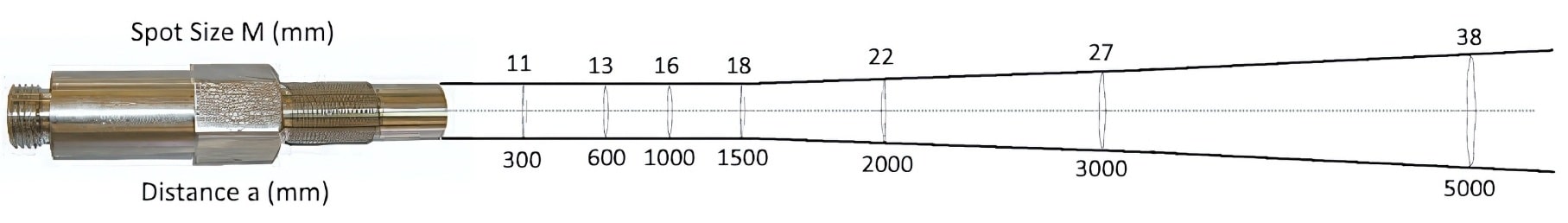

AST 450G2 유리전용 특수 파이로미터(Pyrometer) 고온 비접촉 온도 측정 장비| 스팟크기

  글머리버튼 이미지 도면

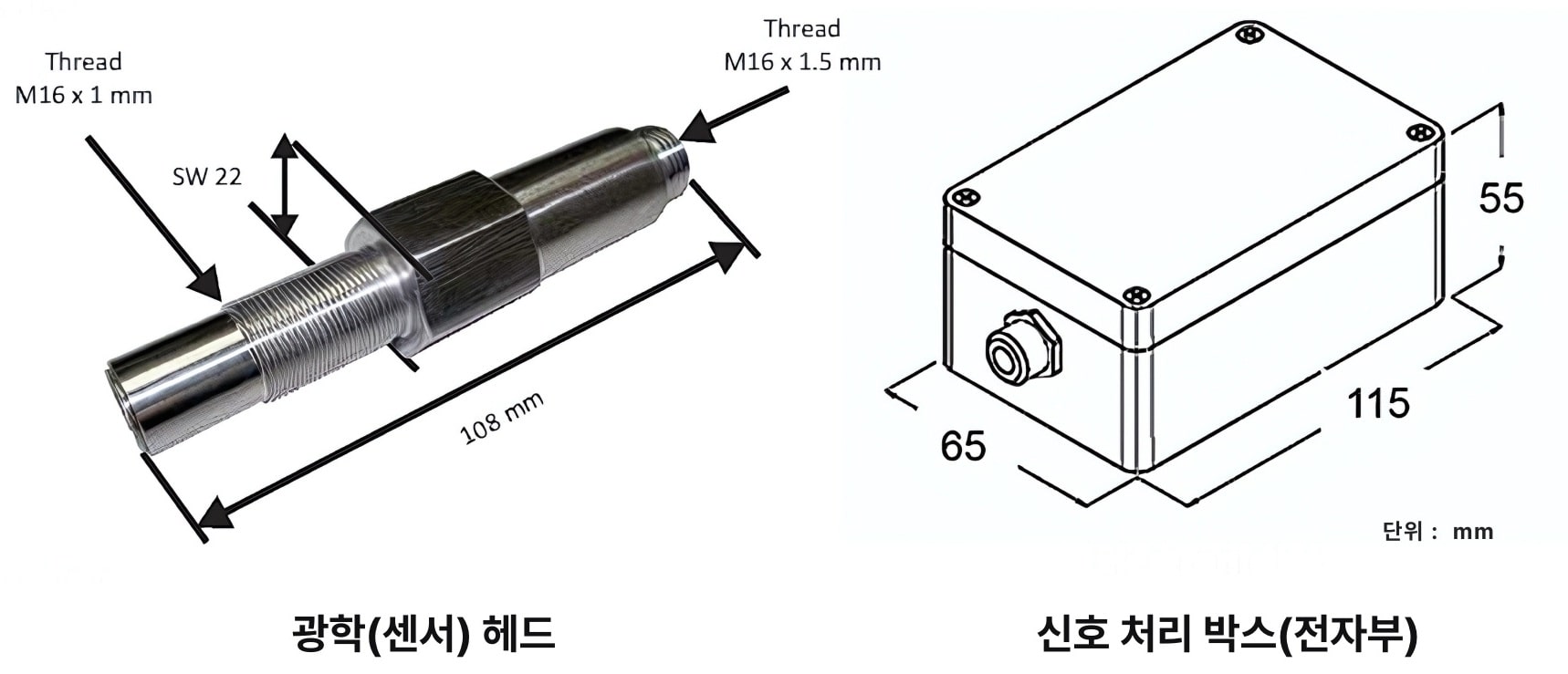

AST 450G2 유리전용 특수 파이로미터(Pyrometer) 고온 비접촉 온도 측정 장비| 광학(센서)헤드 및 신호처리박스(전자부) 도면

        자주 묻는 질문

Q1. 450G2의 사용 환경 온도와 내열 스펙은?

A1. 전자부 0~70 °C, 광학헤드·광섬유(FOC) 최대 250 °C, 보관 −20~70 °C, 권장 습도 10–95% 비응축입니다.


Q2. 450G2의 스팟 사이즈와 D:S는? (설치 거리별)

A2.  D:S = 100:1로 최소 스팟 11 mm 입니다. 예) 300/1000/3000 mm에서 스팟 11/16/27 mm


Q3. 450G2 설치·운용 시 유의사항은?

A3. 전자부 0~70 °C, 광학헤드·광섬유 최대 250 °C, 보관 –20~70 °C를 넘기지 않게 주의하고, 연기·먼지·스팀 등으로 적외선이 감쇠될 수 있으므로 에어퍼지로 렌즈 오염을 방지하세요. 또한 측정 대상이 스팟을 충분히 채우도록 거리를 맞추는 것이 중요합니다.


Q4. 450G2는 유리 공정의 어디에서 쓰나요?

A4. 용융유리/용해탱크, 포어하스(Forehearth), 피더(Feeder), 워킹엔드(Working End), 용해로 천정·측벽(Furnace Crown/Sidewall) 재생기·탱크의 내화벽(Brick works) 측정 등에 적용됩니다.


Q5. 에어 퍼지 유닛(사이팅/세라믹/플랜지형) 중 유리 라인에 가장 적합한 선택 기준은 무엇인가요?

A5.  평균적인 유리 라인엔 사이팅 튜브형(8100-01)이 무난하고, 온도·마모 스트레스가 큰 구간은 세라믹(8100-02), 플랜지 포트가 있는 설비는 플랜지형(8100-03)을 고르시면 됩니다.
