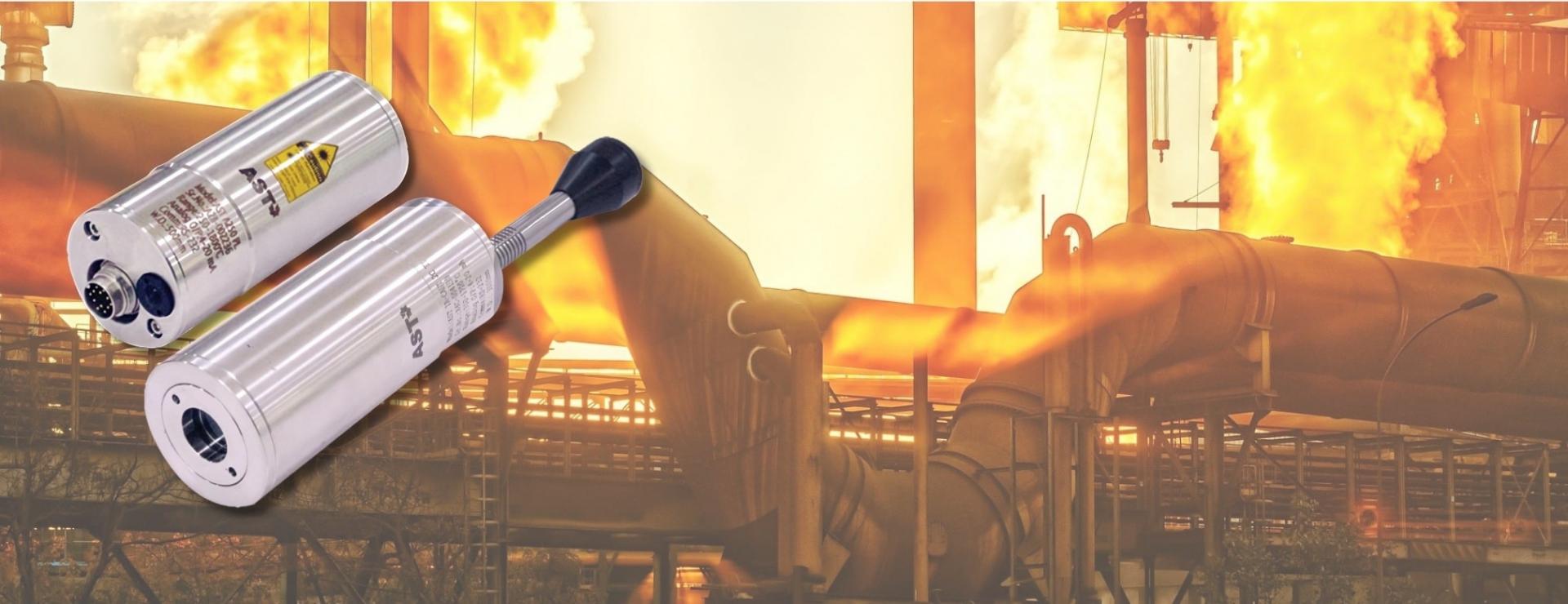

2color A 시리즈 Pyrometer | 안정적이고 신뢰할 수 있는 고온 측정 솔루션

금속 가공 : 단조, 용접, 소둔, 경화

단조 Forging

단조는 금속에 압력을 가하여 원하는 형상을 만드는 공정입니다.

용접 Welding

용접은 두 금속을 열과 압력을 이용하여 접합하는 공정입니다.

소둔 Annealing

소둔은 금속을 가열한 후 서서히 냉각하여 내부 응력을 제거하고 연성을 높이는 열처리 공정입니다.

경화 Hardening

금속 재료를 고온으로 가열한 후 급속 냉각(담금질)하여 경도를 높이는 열처리 공정입니다.

Model	A250C PL/TL	A450C PL/TL
온도 범위 (아날로그 하위 범위 조절 가능)	350°C to 1000°C 450°C to 1350°C	600°C to 1600°C 800°C to 2500°C
파장대역	1.5µm/1.6 µm	0.7….1.15 µm
검출 소자	InGaAs/InGaAs	Si/Si

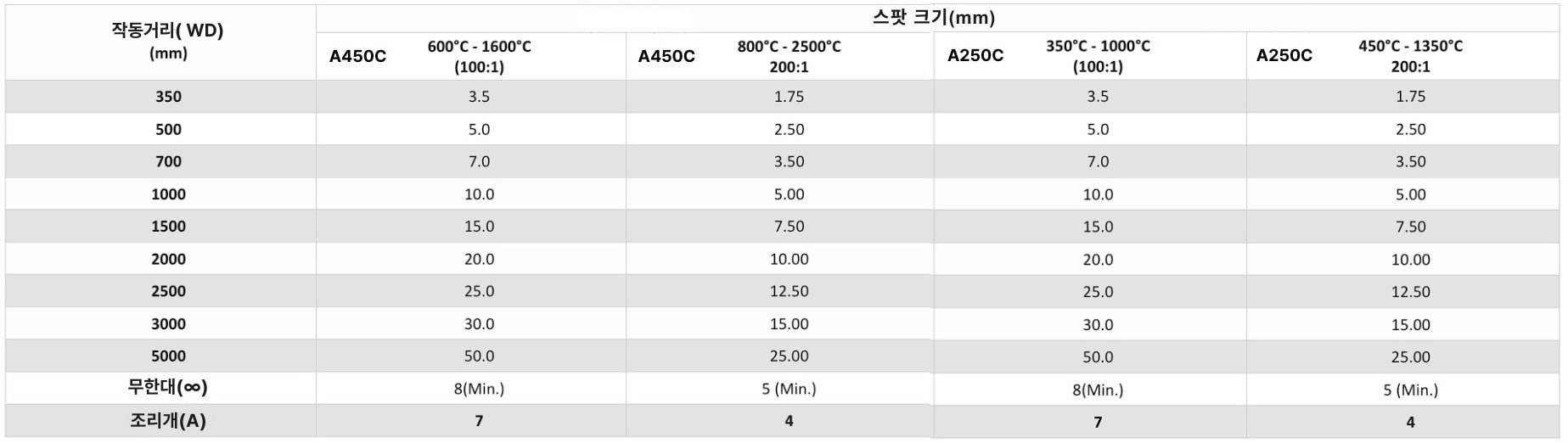

스팟 크기 비율까지의 거리 (D:S 비율)	100:1 (350°C….1000°C) 200:1 (450°C….1350°C)	100:1 (600°C….1600°C) 200:1 (800°C…..2500°C)
방사율 기울기 (ε1 / ε2)	0.75…1.25 기울기 조절가능 (Two color mode)	0.75…1.25 기울기 조절가능 (Two color mode)
반응 속도	100 msec, 최대 10sec까지 조정가능	20 msec, 최대 10sec까지 조정가능
정확성	측정값의 ± 0.5% + 1°C	측정값의 ± 0.5% + 1°C
반복성	측정값의 ±0.1% + 1°C	측정값의 ±0.1% + 1°C
조준 옵션	레이저 파일럿 라이트(PL), 렌즈(TL)	레이저 파일럿 라이트(PL), 렌즈(TL)
아날로그 출력	0-20mA, 4-20mA, 0-10V (사용자 선택 가능)	0-20mA, 4-20mA, 0-10V (사용자 선택 가능)
디지털 출력	Bluetooth V2.0 RS-232/RS-485/RTU Modbus Serial Interface *한번에 하나의 디지털출력만 가능	Bluetooth V2.0 RS-232/RS-485/RTU Modbus Serial Interface *한번에 하나의 디지털출력만 가능
작동 온도 범위	0°C…….70°C 0°C…..200°C (수냉 자켓 장착시)	0°C…….70°C 0°C…..200°C (수냉 자켓 장착시)
보관 온도 범위	-20°C…70°C	-20°C…70°C
소프트웨 통해 조정 가능한 매개변수 및 기능	방사율, 방사율 기울기, 응답시간, 클리어 시간(피크 피커), 스위치 오프 레벨, 아날로그 출력, 아날로그 범위(하위 범위), 센서종류(2-color 또는 1-color), 온도단위(°C/°F), 통신모드 (Comm.모드), 기록기능 등	방사율, 방사율 기울기, 응답시간, 클리어 시간(피크 피커), 스위치 오프 레벨, 아날로그 출력, 아날로그 범위(하위 범위), 센서종류(2-color 또는 1-color), 온도단위(°C/°F), 통신모드 (Comm.모드), 기록기능 등
전원 공급 장치	역전압 보호 기능이 있는 12V to 28V DC	역전압 보호 기능이 있는 12V to 28V DC
소비 전력	최대 2.5W	최대 2.5W
레이저 전원	<1 mW	<1 mW
보호 등급	Ip65	Ip65
하우징	스테인레스 스틸	스테인레스 스틸
절연	전원 공급 장치, 디지털 출력 및 아날로그 출력은 전기적으로 서로 절연되어 있음	전원 공급 장치, 디지털 출력 및 아날로그 출력은 전기적으로 서로 절연되어 있음
작동 습도 범위	10-95%, 비응축 조건	10-95%, 비응축 조건

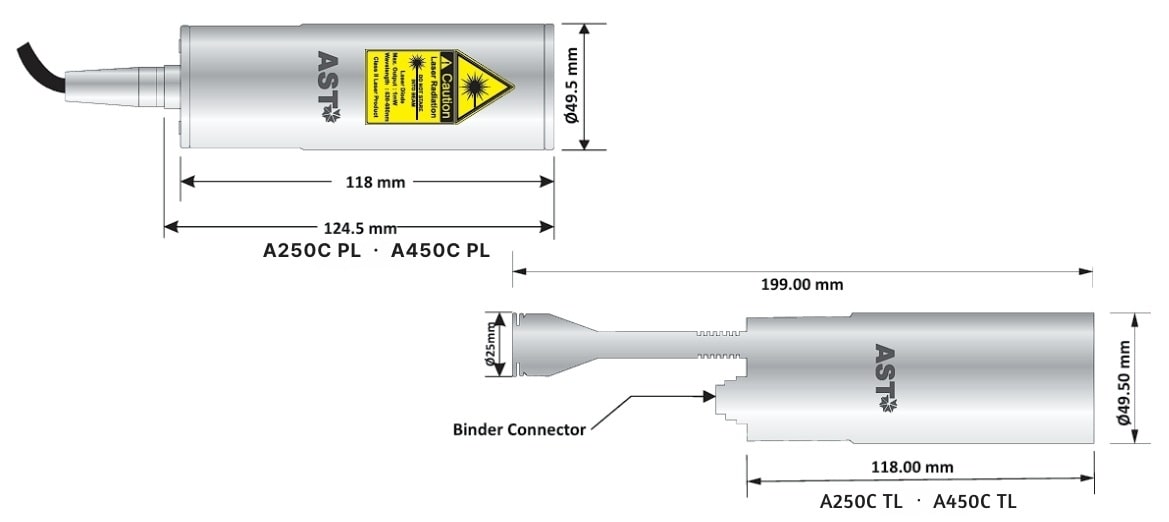

무게 및 크기	600g, 직경= Ø 49.5 mm; 길이=118mm	600g, 직경= Ø 49.5 mm; 길이=118mm

Q1. AST A250C와 A450C의 차이점은 무엇인가요?

A1. 두 제품 모두 2-Color Pyrometer 기술을 적용하여 방사율 변화, 먼지, 연기 등의 영향을 최소화하며 정밀한 온도 측정이 가능합니다. 하지만 온도 측정 범위가 다르며, 적용되는 산업이 조금씩 다릅니다. A450C는 A250C보다 더 높은 온도 측정이 가능하여, 초고온 환경에 적합합니다.

✔ AST A250C: 350°C ~ 1350°C → 금속 가공, 열처리, 반도체 공정 등

✔ AST A450C: 600°C ~ 2500°C → 제철소, 용광로, 유리·세라믹 산업 등

Q2. 2-Color Pyrometer는 어떤 장점이 있나요?

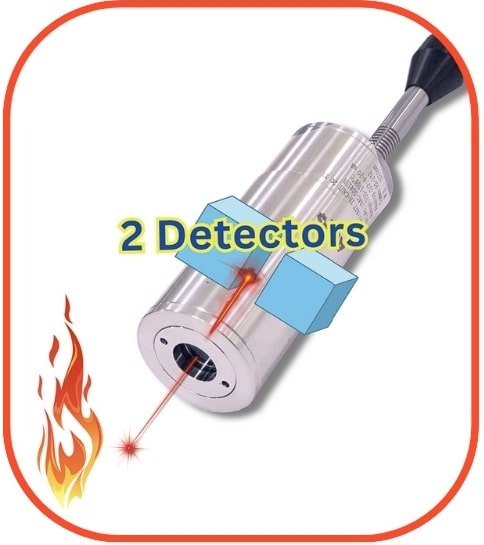

A2. 일반적인 1-Color Pyrometer는 방사율 변화, 연기, 먼지 등의 환경적 영향을 받을 수 있지만, 2-Color Pyrometer는 두 개의 파장 비율을 이용하여 측정하기 때문에 이러한 영향을 최소화하면서도 높은 정확도를 유지할 수 있습니다. 다시 말해 열악한 환경에서도 오차를 줄이고 신뢰성 높은 측정이 가능합니다.

Q3. AST A250C & A450C는 어떤 출력 및 통신 방식을 지원하나요?

A3. 두 제품 모두 산업 자동화 시스템과 호환되도록 다양한 출력 및 통신 방식을 지원하여 설치 환경에 맞게 선택하여 사용할 수 있습니다.

✔ 아날로그 출력: 0-20mA, 4-20mA, 0-10V (PLC 및 공정 제어 시스템과 연동)

✔ 디지털 출력: RS-485(Modbus RTU), RS-232 (원격 모니터링 및 자동화 시스템 통합 가능)

✔ Bluetooth V2.0 지원 (무선 데이터 전송 가능)

Q4. AST A250C & A450C는 설치 시 어떤 점을 주의해야 하나요?

A4. 정확한 온도 측정을 위해 다음 사항을 점검해야 하며, 설치 환경에 따라 적절한 액세서리를 추가하면 장비 수명을 연장할 수 있습니다.

✔ 작동 거리(Working Distance)를 유지하여 Spot Size가 적절한지 확인

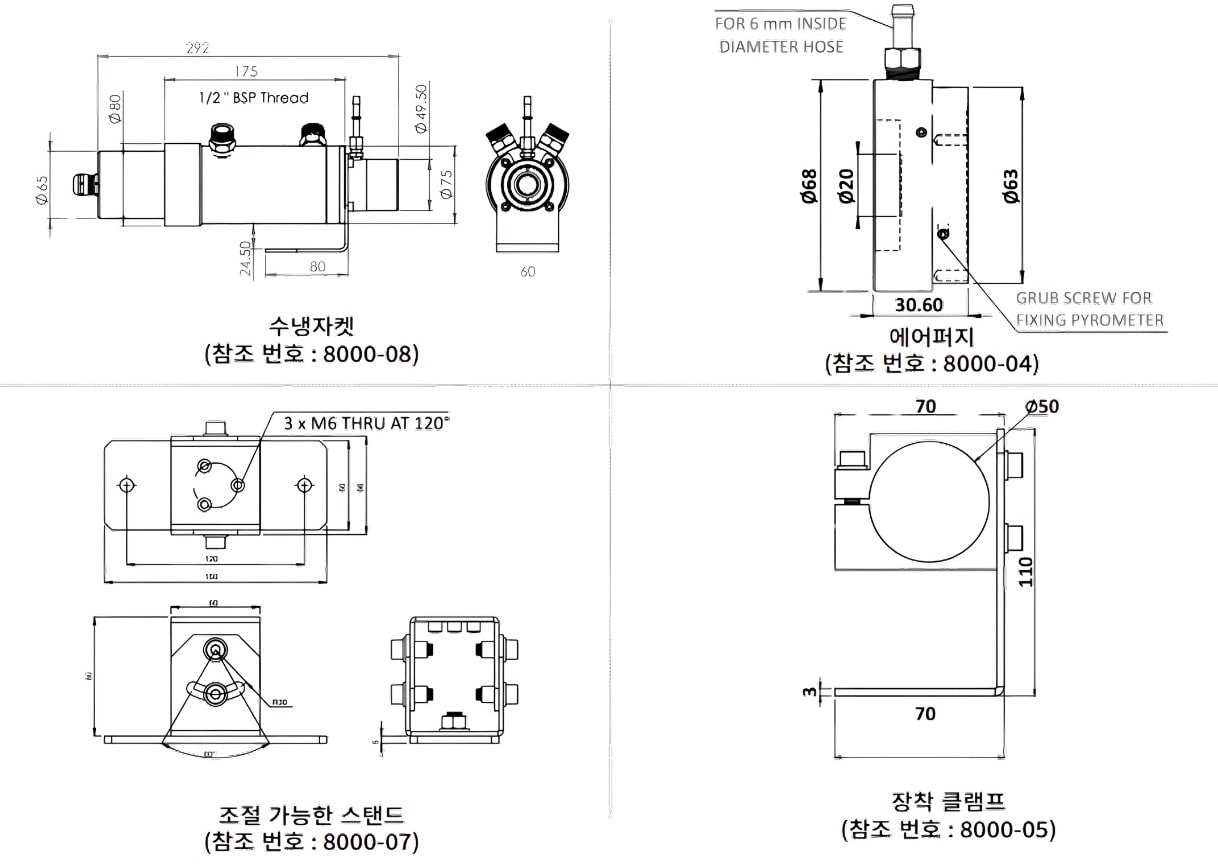

✔ 렌즈가 오염되지 않도록 Air Purge Unit(에어 세척 장치) 사용 권장

✔ 고온 환경에서는 Water Cooling Jacket(수냉 재킷) 사용

✔ 진동이 있는 환경에서는 견고한 브라켓을 사용하여 고정

Q5. AST A250C & A450C는 유지보수가 필요한가요?

A5. 두 제품 모두 IP65 등급의 견고한 스테인리스 하우징을 적용하여 유지보수가 최소화된 설계입니다. 하지만 장기간 사용 시 정확한 온도 측정을 유지하기 위해 주기적인 점검(렌즈 청소, 케이블 및 커넥터 상태 확인 등)이 필요합니다.

	동시 3대까지 연결 가능, 실시간 온도 그래프 확인
	데이터 기록 및 분석 기능 제공
	응답시간,방사율등 파라미터 조정 가능

	PC 연동이 불가능 할때 스마트폰으로 연결
	실시간 온도 그래프 확인, 데이터 기록 및 분석 기능 제공
	응답시간, 방사율 등 파라미터 조정 가능
