일반 카메라(30fps)는 1초에 30장밖에 찍지 못합니다. 그런데 실제 산업 현장에서는 1초도 안 되는 순간에 일이 터집니다. 벨트의 미끄러짐, 기계 부품의 충돌, 공정 내 낙하물, 제품 불량 발생 시점 등은 순간(밀리초 단위)에 일어나죠. 이럴 때 초고속 카메라(High Speed Camera)는 1초에 1,000장, 많게는 수만 장까지 촬영해 눈으로 볼 수 없는 순간을 슬로모션으로 선명하게 재현합니다. 쉽게 말해, “문제가 생기는 그 찰나를 잡는 카메라”입니다.
이를 이용하여
유지보수나 세팅 문제를 빨리 찾고
품질 불량의 원인을 명확히 파악하며
다운타임(설비 멈춤 시간)을 줄여 효율과 수율을 올릴 수 있습니다.
2. 초고속 카메라의 기본 개념, 딱 4가지만 알면 충분합니다
1) FPS (프레임률)
1초에 몇 장을 찍는가를 나타내는 수치입니다.
예를 들어 1,000fps라면 1초 동안 1,000장의 사진을 찍는다는 뜻이죠.
숫자가 높을수록 더 빠른 움직임을 잡을 수 있습니다.
(예: 기계의 진동, 충돌, 파손 등은 최소 500~1000fps 이상 권장)
초당 1000FPS이상 초고속 촬영된 영상
2) 해상도 (Resolution)
영상의 선명도와 디테일을 결정합니다.
예를 들어 부품의 미세한 움직임을 보고 싶다면 해상도가 중요합니다.
단, 해상도가 올라가면 데이터가 많아져서 fps(속도)와 기록시간이 줄어듭니다.
→ fps·해상도·기록시간은 항상 서로 균형을 잡아야 합니다.
초고속카메라 해상도에 따른 화면 변화
3) 노출 / 조명
빠른 현상을 잡으려면 노출시간을 짧게 해야 흐림(모션 블러)이 없습니다.
대신 센서에 들어오는 빛이 적어지므로 조명이 매우 중요합니다.
→ 강하고 균일한 LED 조명을 쓰면 훨씬 또렷하게 촬영됩니다.
4) 분석 소프트웨어
초고속 카메라는 ‘찍는 것’이 끝이 아닙니다.
촬영 후 거리, 속도, 진동 주파수(FFT), 각도 변화 등을 수치로 분석해야 진짜 의미가 생깁니다.
전문적인 분석이 필요한 경우 카메라 전용 분석 소프트웨어(ProAnalyst 등)가 필요합니다.
→ 그래프, 리포트, 속도 계산까지 자동으로 처리해줍니다.

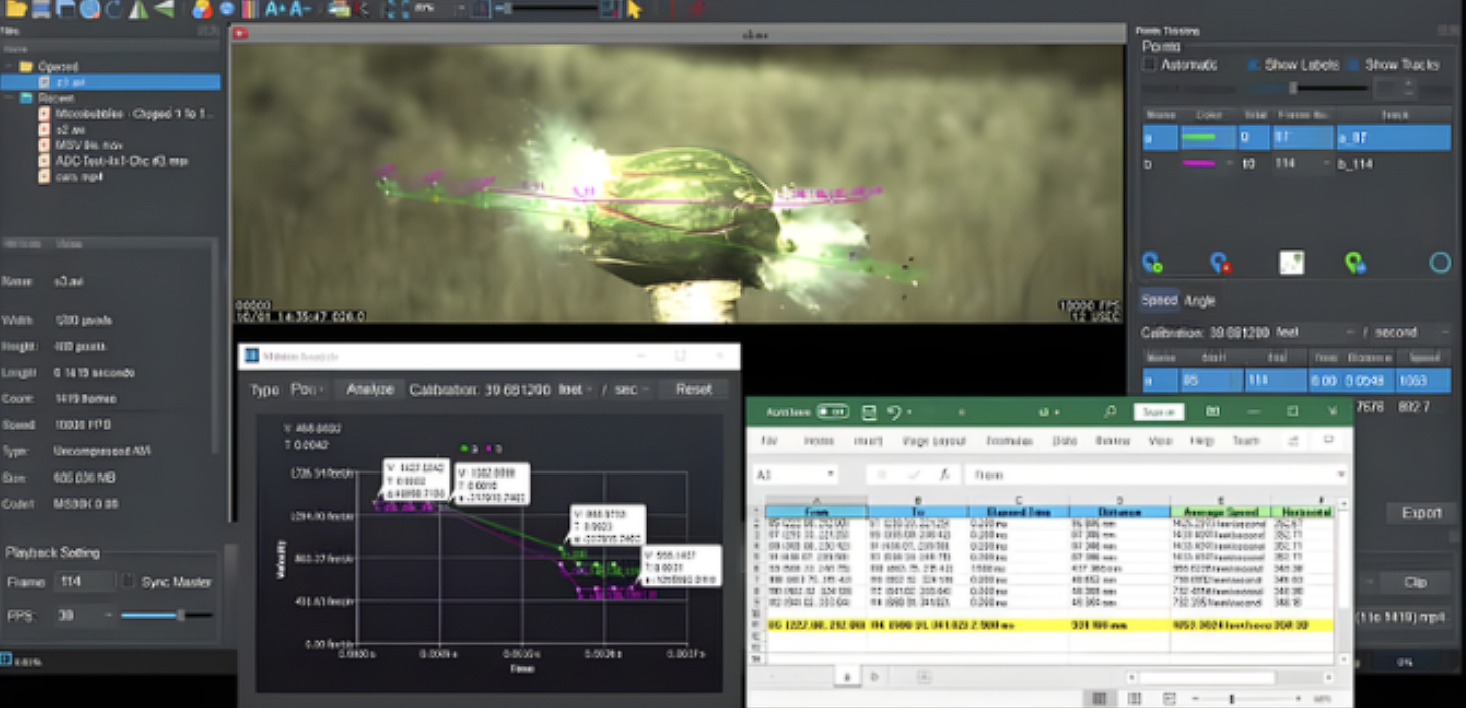

초고속카메라 촬영 영상 분석 프로그램
3. 카메라 형태, 이렇게 고르면 됩니다
1) 핸드헬드형 (휴대용)
공정 라인 사이를 옮겨 다니며 바로 촬영할 수 있습니다.
카메라에 모니터·조명·SSD가 다 들어 있어 PC 없이도 단독 운용이 가능합니다.
야외나 현장 점검용으로 가장 많이 쓰이는 타입입니다.
추천 상황: 설비 간 이동 많고, 문제 순간을 현장에서 바로 확인하고 싶을 때

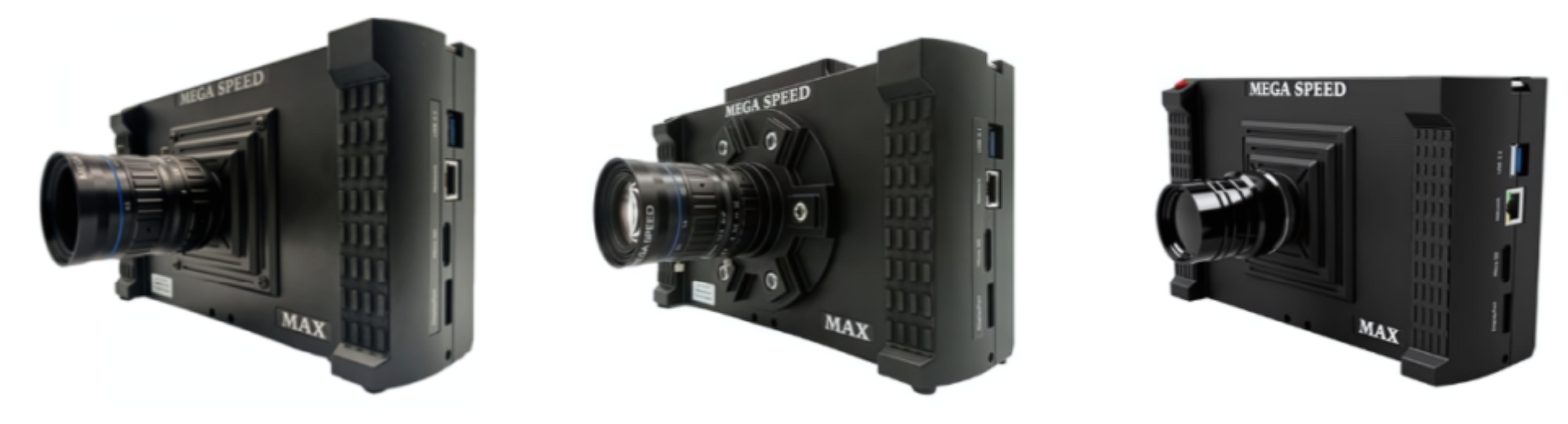

휴대용(포터블)초고속 카메라
2) PC 연결형 (고정형)
가장 빠른 fps(프레임 속도)와 큰 메모리를 사용합니다.
PC에서 기가비트 이더넷으로 제어하고,
버퍼(SDRAM)에 저장된 데이터를 즉시 다운로드할 수 있습니다.
연구개발(R&D)이나 시험 장비에 많이 사용됩니다.
추천 상황: 고속 현상(충돌, 파손 등)을 정밀하게 분석해야 할 때

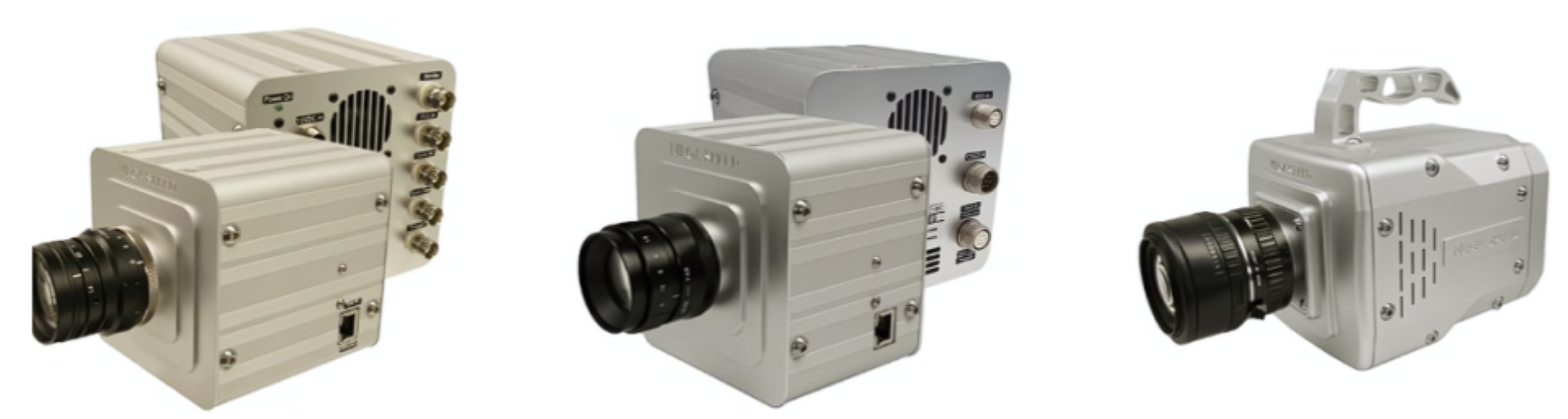

PC연결형 초고속 카메라

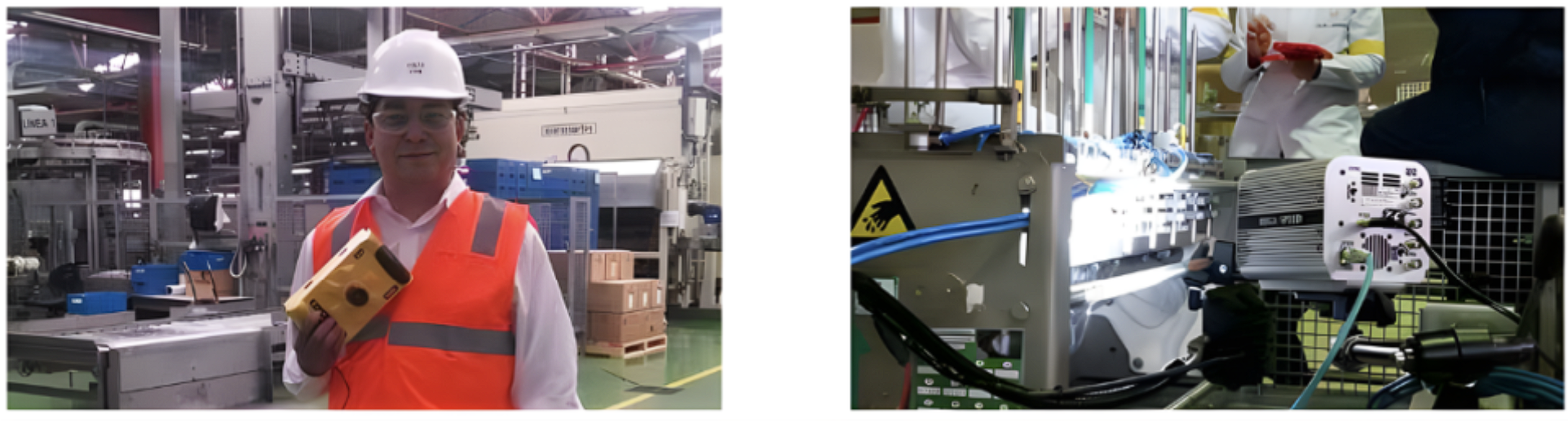

초고속 카메라 휴대용과 PC 연결형
4. 선택 전, 꼭 체크해야 할 5가지
1️⃣ 문제 발생 시간: 짧은 이벤트(밀리초) vs 오랜 이벤트(수시간)
2️⃣ 보고 싶은 디테일: 해상도 우선? fps 우선? (균형 중요)
3️⃣ 조명 환경: 노출시간 짧게 + 충분한 광량 확보
4️⃣ 운용 방식: 고정 설치 / 이동형 / 상시 모니터링
5️⃣ 분석 결과물: 속도·진동·변위 등 수치화 필요한가?
5. 현장에서 바로 쓸 수 있는 팁
모션블러 없애는 법
노출시간을 최대한 짧게, 조명은 강하고 균일하게.
LED 작업등이나 고휘도 조명이 효과적입니다.
트리거(Trigger) 설정
이벤트 전후 모두 담으려면 사전·사후 트리거 길이를 넉넉히 잡으세요.
원형 버퍼(Loop Buffer)를 활용하면 중요한 순간만 저장 가능합니다.
장시간 기록 팁
불량이 간헐적으로 발생하면 DVR형으로 조건부 저장 설정.
→ 불필요한 데이터는 줄이고, 이벤트 구간만 남깁니다.
6. 영상이 ‘데이터’가 되는 시대
요즘 초고속 카메라는 단순히 영상을 찍는 도구가 아니라, 분석 소프트웨어와 함께 쓰는 데이터 수집 장비로 바뀌고 있습니다.
촬영된 영상의 프레임을 추적하면
진동, 변위, 속도, 가속도, 주파수(FFT)
같은 실제 물리 값을 그래프와 리포트로 추출할 수 있습니다.
이 데이터를 활용하면 다음과 같은 효과를 기대 할 수 있습니다.
설비 불량률 감소
공정 최적화
품질 향상
다운타임 최소화
<추천 활용 사례>
1) 라인 트러블슈팅
: 제품 미스얼라인, 낙하, 이물, 속도 불일치 문제 원인 분석
2) 진동·변위 분석
: 회전체, 구동부의 미세 흔들림 정량화 → 불량률 ↓, 수율 ↑
3) 장시간 모니터링
: 간헐 불량 자동 추적(DVR형) → 이벤트 발생 시 자동 저장/알람
초고속 카메라는 “눈으로 보이지 않는 문제를 수치로 바꿔주는 장비”입니다. 트러블슈팅, 품질 관리, R&D, 유지보수 등 어떤 분야든 한 번의 정확한 촬영이 시간과 비용을 모두 절약하게 합니다.
