전기 설비 및 산업용 장비의 절연 상태를 점검하는 것은 안전과 성능 유지의 핵심 요소입니다. 특히 고전압 환경에서는 절연저항 측정기를 활용하여 절연 성능을 정기적으로 테스트해야 합니다.이번 글에서는 절연저항 측정기의 원리와 테라옴(1TΩ) 단위의 고정밀 측정, 그리고 전기 설비의 안전성을 확보하기 위한 핵심 테스트 방법에 대해 알아보겠습니다.
1️⃣ 절연저항 측정기란?
절연저항 측정기는 전기 회로나 장비의 절연 상태를 측정하는 장비입니다. 전기 제품이나 고압 설비가 정상적으로 동작하려면 절연 성능이 우수해야 감전, 누전, 화재 등의 사고를 방지할 수 있습니다.
① 절연저항 측정기의 주요 기능
✔ 고전압 인가 후 절연 성능 측정
✔ 테라옴(1TΩ = 1,000GΩ) 단위까지 정밀 측정 가능
✔ 누설 전류 최소화 및 노이즈 필터링 기능
✔ 전기 설비 및 산업용 장비의 절연 상태 검사
② 절연저항 측정이 중요한 이유
전기 설비나 제품의 절연 성능이 저하되면 누설 전류가 증가하여 감전 위험과 전력 손실이 발생할 수 있습니다. 특히, 고전압 장비의 경우 절연저항이 일정 기준 이하로 떨어지면 즉각적인 점검 및 조치가 필요합니다.
③ 절연저항 값의 기준
- 100GΩ 이상 → 양호 (절연 성능 우수)
- 10GΩ ~ 100GΩ → 점검 필요 (절연 상태 유지 확인)
- 1GΩ 이하 → 위험 (절연 저하로 인한 감전 및 화재 위험)
2️⃣ 테라옴(1TΩ) 단위까지 측정해야 하는 이유
① 초고전압 장비 및 반도체 제조 장비의 절연 성능 평가
반도체 제조 장비, 의료기기, 우주항공 장비 등에서는 초고전압을 안정적으로 유지해야 하는 경우가 많습니다. 이러한 장비들은 수백~수천V의 전압을 사용하며, 절연저항이 수 TΩ(테라옴) 수준이어야 정상적인 동작이 가능합니다.
✏️ 예제
✔ 반도체 공정 장비: 나노 단위 회로를 구성하는 반도체 제조 공정에서는 미세한 누설전류도 제품 불량을 초래할 수 있으므로 1TΩ 이상의 절연 성능이 필요
✔ 우주항공 전자장비: 극한 환경에서도 절연 성능을 유지해야 하기 때문에, 고전압 절연 저항 측정이 필수
② 고전압 케이블 및 전력 변압기 테스트
고압 송전망이나 대형 변압기는 고전압을 안전하게 유지해야 하며, 이를 위해 테라옴 단위의 절연저항 측정이 필요합니다. 전력 설비에서 절연 성능이 저하되면 감전 사고, 화재, 정전 등의 심각한 문제가 발생할 수 있기 때문입니다.
✏️ 예제

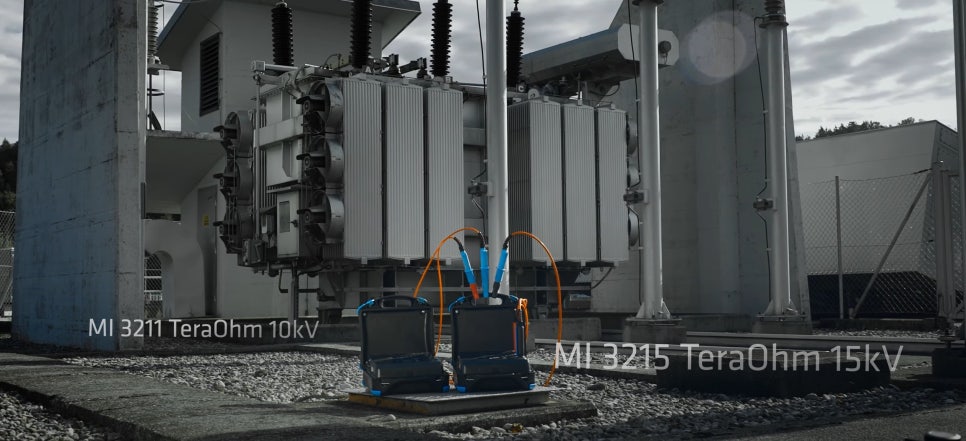

✔ 500kV 초고압 케이블 절연 테스트: 변전소나 송전선에서 사용하는 고압 케이블은 최소 1TΩ 이상의 절연저항을 유지해야 안정적인 전력 공급이 가능
✔ 대형 전력 변압기 절연 시험: 765kV 변압기의 경우, 절연 성능이 미세하게 낮아져도 대형 정전 사고로 이어질 수 있으므로, 테라옴 단위의 측정이 필수적
③ 전기차 및 배터리 시스템의 고절연 성능 요구
전기차(EV) 및 대형 배터리 팩은 수백~수천V의 전압을 사용하며, 배터리 시스템이 완벽한 절연 상태를 유지해야 함. 만약 절연저항이 낮아지면 배터리 누설 전류로 인해 화재 위험이 증가할 수 있습니다.
✏️ 예제
✔ 전기차 배터리 관리 시스템(BMS) 테스트: 전기차 내부의 배터리 모듈 간 절연 상태를 평가하기 위해 1TΩ 이상의 절연 측정이 필요
✔ ESS(에너지 저장 장치) 절연 평가: 대형 배터리 시스템에서는 미세한 누설 전류도 시스템 효율과 수명에 영향을 미칠 수 있음
3️⃣ 절연저항 측정기의 측정 방법
① 측정 전 준비
✔ 측정 대상 장비의 전원을 차단
✔ 프로브를 연결하고 측정 전압을 설정 (500V, 1kV, 5kV 등)
✔ 주변 환경(온도, 습도)이 측정값에 영향을 미칠 수 있으므로 주의
② 측정 과정

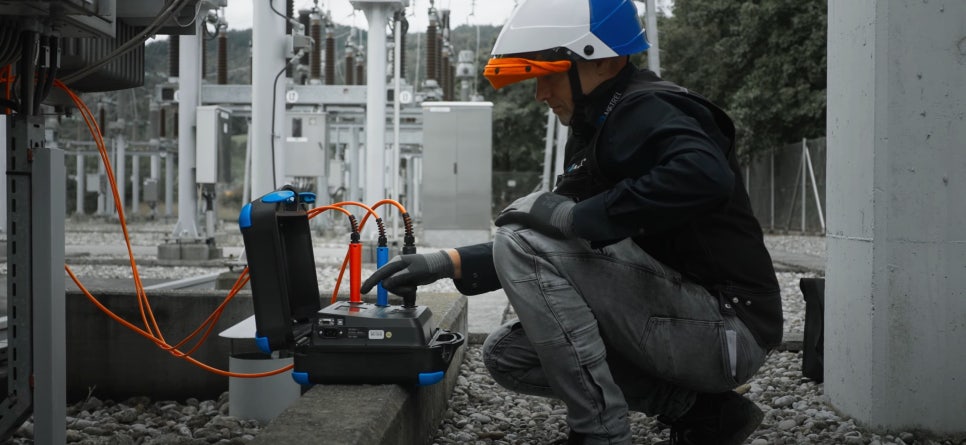

1) 절연저항 측정기의 프로브를 장비의 절연체(케이블, 코일 등)에 접촉
2) 설정한 전압(예: 5kV)을 인가하여 저항 값 측정
3) 절연 상태가 양호한지 분석 (테라옴 단위까지 측정 가능)
✏️ 테스트 예제
- 5kV 전압에서 800GΩ(0.8TΩ) 측정 → 정상
- 5kV 전압에서 50GΩ 미만 → 절연 성능 저하 가능성
- 5kV 전압에서 1GΩ 이하 → 즉시 점검 및 절연 보강 필요
4️⃣ 절연저항 측정 시 주의사항
✔ 보호 장비(절연 장갑, 보호 안경) 착용 후 작업 진행
✔ 테스트 전 반드시 장비 전원을 차단할 것
✔ 측정 중 온도, 습도 등의 환경 변화를 고려하여 데이터 분석
✔ 절연 성능이 낮게 나오는 경우 추가 점검 및 절연 보강 필요
5️⃣ 결론 – 절연저항 측정기는 전기 안전의 필수 장비
✔ 고전압 환경에서는 정기적인 절연저항 테스트가 필수적
✔ 테라옴 단위까지 정밀 측정이 가능한 절연저항 측정기가 필요
✔ 감전 사고 및 설비 오작동을 방지하려면 절연 상태를 주기적으로 점검해야 함
🥇 전기 설비 및 산업용 장비의 안전을 지키기 위해 절연저항 측정기를 적극 활용하세요!
