Pyrometer는 비접촉 방식으로 물체의 온도를 측정하는 고정밀 장비로, 설치 방식 및 사용 환경에 따라 측정 결과가 크게 달라질 수 있습니다. 특히, Mono 타입 Pyrometer의 경우 측정 거리와 측정 각도는 온도 측정의 정확도에 직접적인 영향을 미칩니다. 본 글에서는 Mono Pyrometer의 거리와 각도 설정에 따른 온도 측정 차이에 대해 알아보겠습니다.

1. Pyrometer의 측정 거리와 스팟 크기의 관계

Pyrometer는 특정 거리에서 측정할 수 있는 스팟 크기를 기준으로 작동합니다. 측정 대상 물체(타겟)의 크기가 Pyrometer의 스팟 크기보다 작으면, 주변 환경의 방사율이 측정값에 혼입되어 정확도가 떨어질 수 있습니다.

올바른 거리 설정

• 최적 거리: 타겟의 크기와 Pyrometer의 스팟 크기가 동일하거나 타겟 크기가 더 큰 경우.

• 비추천 거리: 타겟 크기가 Pyrometer의 스팟 크기보다 작은 경우.

예시:

• 타겟이 스팟 크기보다 작으면 주변 배경 온도의 영향을 받아 실제 온도보다 낮게 측정될 가능성이 높습니다.

• 반대로, 타겟이 스팟 크기와 같거나 더 크면 정확한 온도 측정이 가능합니다.

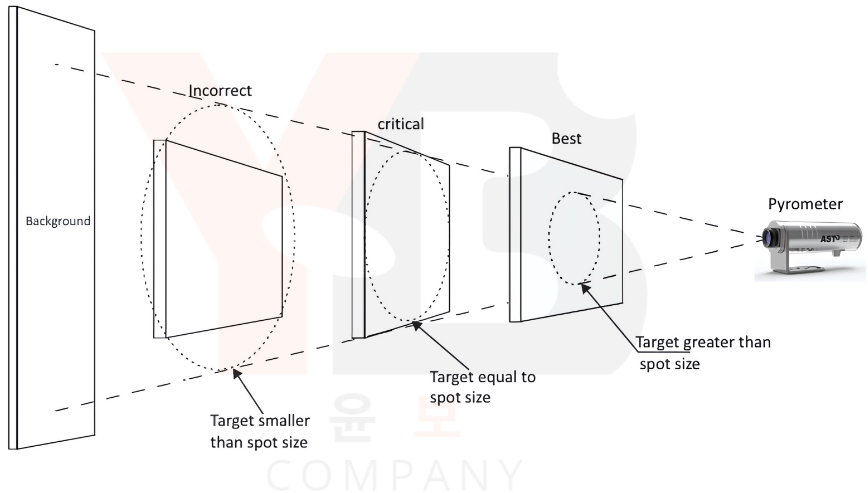

스팟 크기와 타겟 크기의 관계를 다음과 같이 설명합니다:

• Incorrect: 타겟이 스팟 크기보다 작은 경우.

• Critical: 타겟이 스팟 크기와 동일한 경우.

• Best: 타겟이 스팟 크기보다 큰 경우.

2. Pyrometer의 측정 각도와 정확도

Pyrometer는 측정 각도에 따라서도 정확도 차이가 발생할 수 있습니다. 타겟과 Pyrometer가 직각(90°)을 이루는 위치에서 가장 정확한 온도 측정이 가능합니다.

권장 각도 설정

• Best: Pyrometer가 타겟과 **90°**로 배치된 경우.

• Good: 타겟과 30°~90° 사이의 각도로 측정하는 경우.

• Bad: 타겟과 0°~30° 사이의 각도로 측정하는 경우는 부정확한 값을 초래할 수 있음.

왜 각도가 중요한가?

• 측정 각도가 좁아질수록 Pyrometer가 타겟의 표면에서 방출되는 방사선을 정확히 수집하기 어려워집니다.

• 낮은 각도에서는 반사광의 영향을 받을 가능성이 높아져 잘못된 측정값을 초래할 수 있습니다.

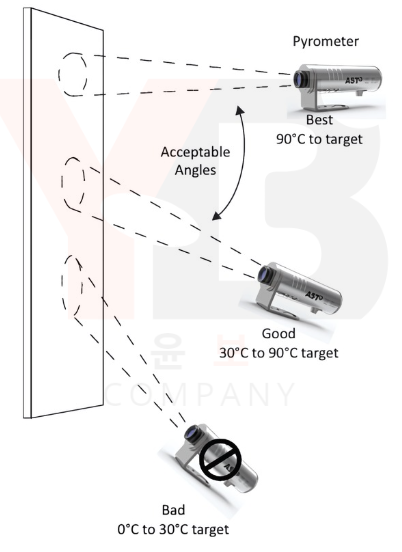

각도에 따른 Pyrometer 배치 가이드를 제공합니다:

• Acceptable Angles: 30°~90° 사이.

• Bad: 0°~30°는 피해야 함.

3. 온도 차이에 대한 실질적 영향

거리:

타겟이 스팟 크기보다 작거나 Pyrometer의 초점 거리를 벗어나면 다음과 같은 문제가 발생할 수 있습니다:

• 낮은 온도: 주변 배경 온도의 영향.

• 정확도 감소: Pyrometer가 타겟의 전체 방사율을 포착하지 못함.

각도:

Pyrometer가 비스듬하게 배치되면:

• 반사광 증가: 잘못된 온도값 기록.

• 측정 감도 감소: 타겟 방사율 포착률 저하.

Mono 타입 Pyrometer는 거리와 각도 설정에 따라 측정 성능이 크게 달라질 수 있습니다. 올바른 설치와 배치로 Pyrometer의 성능을 극대화하고, 온도 측정에서 발생할 수 있는 오류를 최소화해야 합니다.
